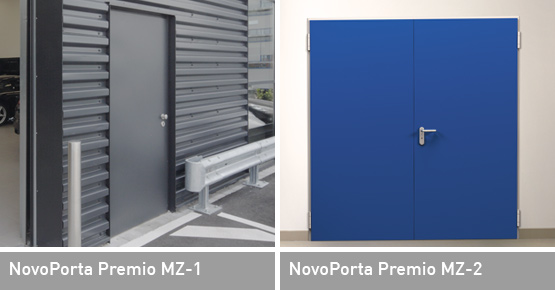

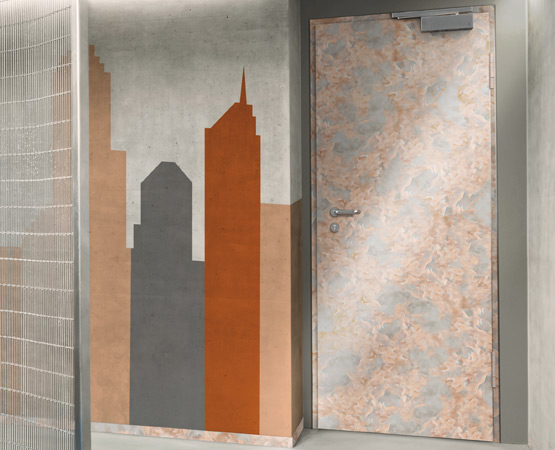

Mehrzwecktüren NovoPorta Premio (Dickfalz)

Beschläge:

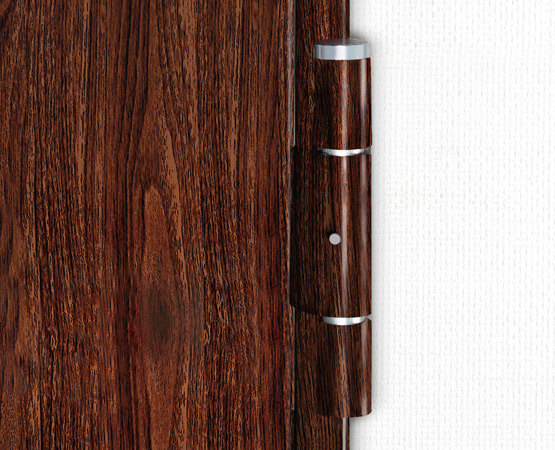

3-teilige Konstruktionsbänder mit Kugellagerringen serienmäßig. Je Flügel zwei Bänder im Standard weiß grundiert ähnlich RAL 9016; optional in Edelstahl, als 3-D verstellbare Bänder in Stahl und Edelstahl oder als schlankes 3-D-Edelstahl-Objektband lieferbar. Federband je Flügel bis BRM 1250 x 2250 mm. Zwei Sicherungszapfen je Türflügel. PZ-Wechselschloss mit schwarzer Rundgriff- Drückergarnitur festdrehbar gelagert. Profilzylinder bauseits (Länge 85 mm, 35/50 mm).

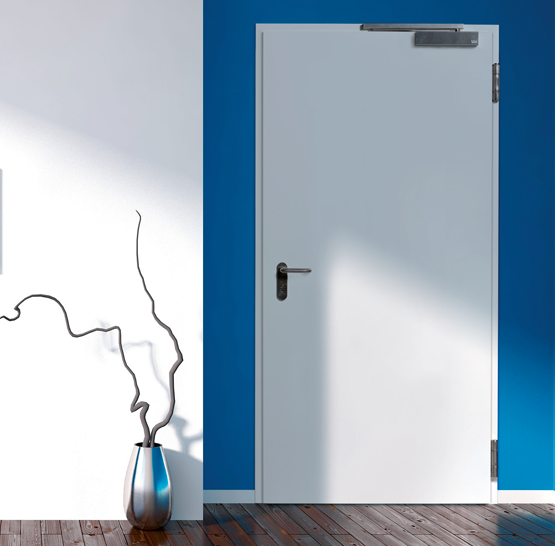

Türflügel standardmäßig mit innenliegender Verstärkung für Obentürschließer auf Bandseite.

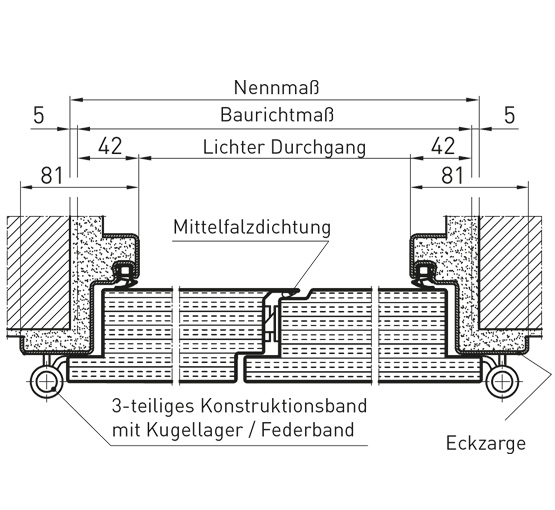

Zusätzlich bei 2-flg. Türen:
Flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit Stulpkantriegel, Verriegelung nach oben und unten.

Zargen:

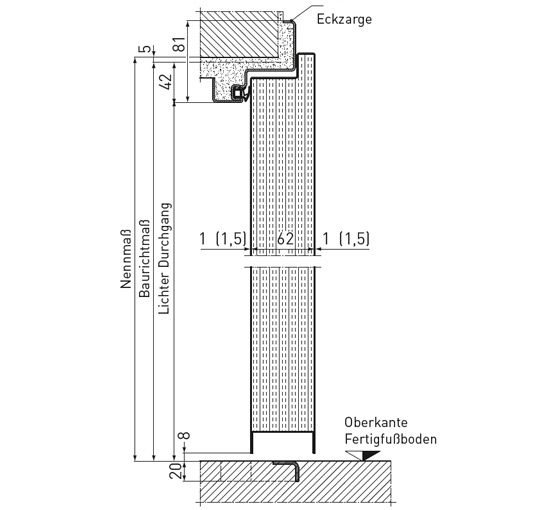

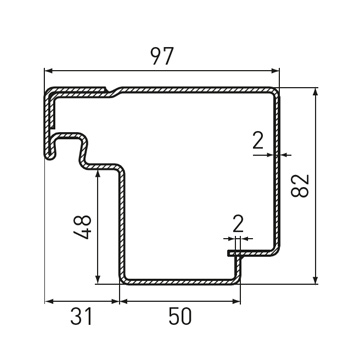

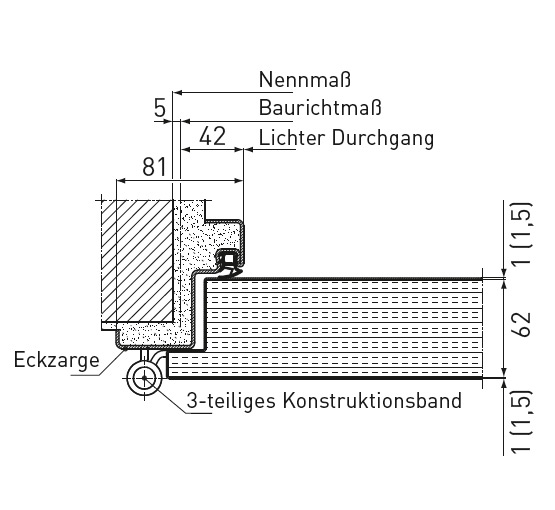

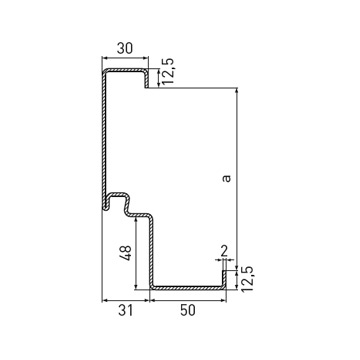

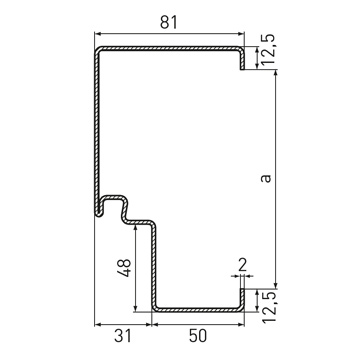

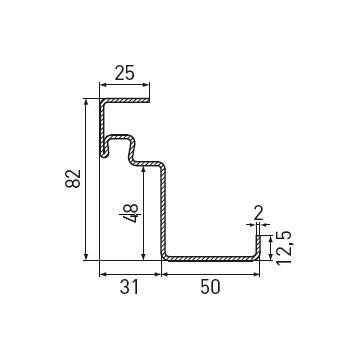

Standard Eckzarge mit dreiseitigem Dichtungsprofil, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegen- sowie Blockzarge für stumpfen Wandanschluss oder Blockzarge für Montage vor der Wand.

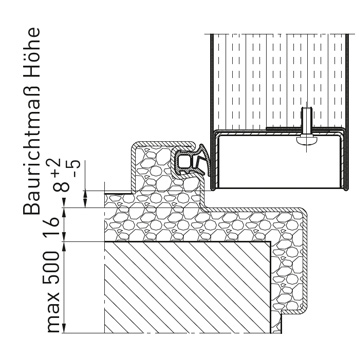

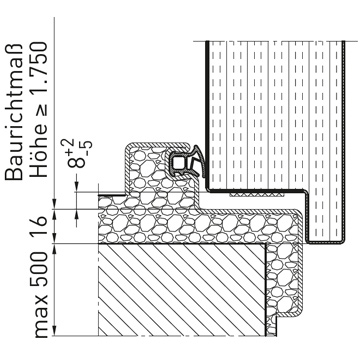

Schwellen:

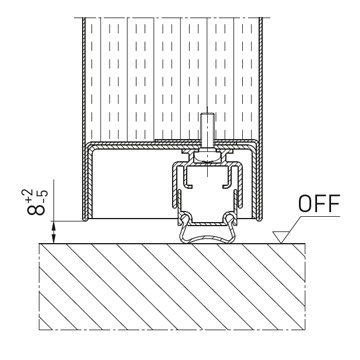

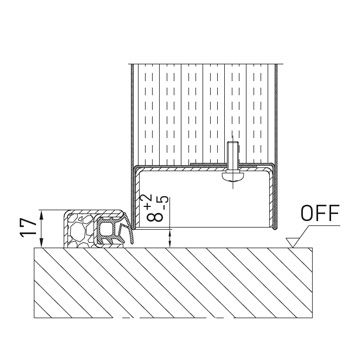

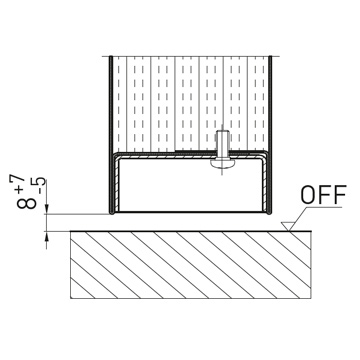

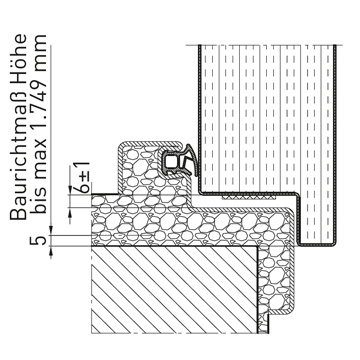

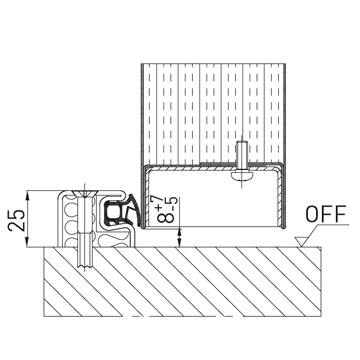

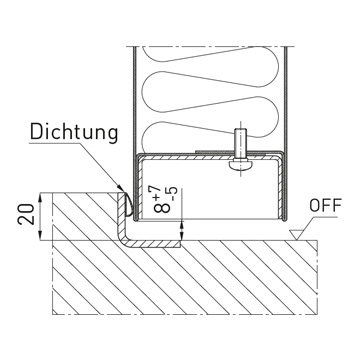

Standard A fußbodeneben, wahlweise B1, B2, B3 mit vierseitig umlaufendem Rahmen oder C2 mit unterem Anschlag und Dichtung oder Dichtschwellen RS1 mit absenkbarer Bodendichtung, doppelter Schwelle RS1 bzw. Höckerschwelle mit Auflaufdichtung RS2.

Oberflächen:

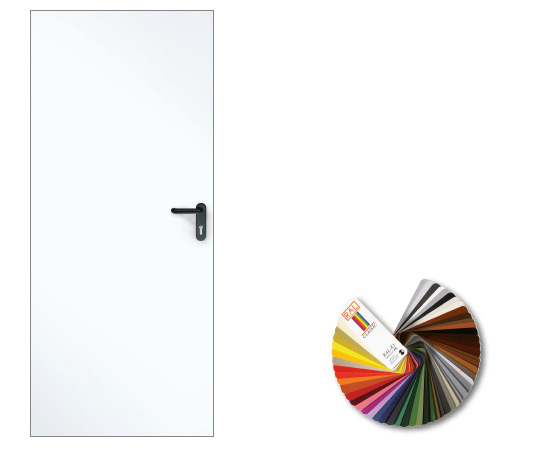

Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Optional Türblatt und Zarge auch mit Novoferm Design-Oberfläche lieferbar.

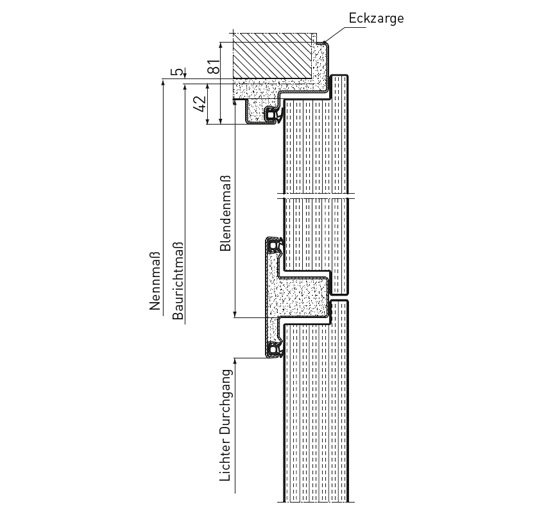

• Oberblende / Oberlicht
• ISO-Verglasung – auch in Sonderausführungen und Sonderformen
• Rauchschutz nach DIN 18095 (bis BRM 1.375 x 2.500 bzw. 2.500 x 2.500 mm)mit absenkbarer Bodendichtung (RS1) oder Höckerschwelle mit Auflaufdichtung (RS2) und Obentürschließer (bei 2-flg. Elementen mit zwei Obentürschließern Dorma TS 89 F oder Geze TS 4000 F sowie Schließfolgeregler und Falztreibriegel mit Verriegelung nach oben)
• Schalldämmend (nicht bei Ausführung mit Oberblende) – geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für Vollblatt und Schwelle RS1 – für 1-flg. Elemente 40 dB RW,P, für 2-flg. Elemente 39 dB RW,P)
• Einbruchhemmend RC2 (WK2) – beidseitig geprüft nach DIN EN 1627 – Vollblatt bis BRM 2500 x 2500 mm (nicht zugelassen bei Ausführung mit Oberblende)

Für jedes Umfeld die passende Lösung:

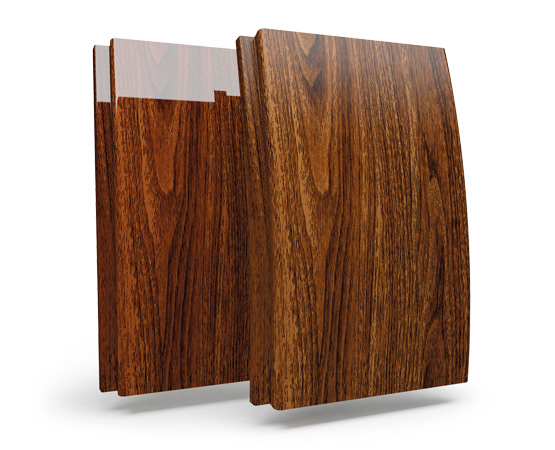

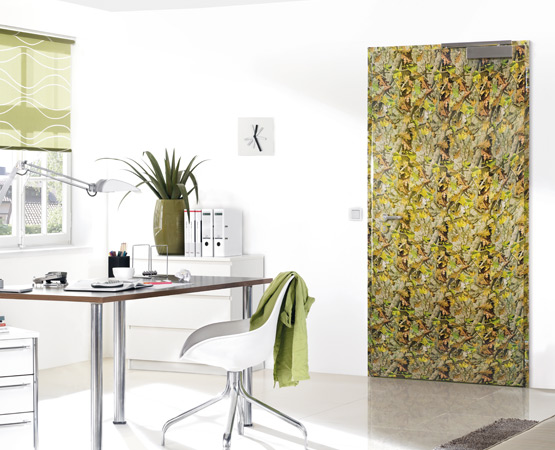

Wir führen eine große Anzahl attraktiver Auswahldesigns mit matter (M) oder hochglänzender (H) Klarlackversiegelung.

Die Wahl von Glas und Rahmen hat großen Einfluss auf die optische Wirkung einer Tür, folgt aber zunehmend auch steigenden Anforderungen an die Energieeffizienz. Novoferm Premio- und Plano-Feuerschutztüren können mit einer Brandschutzverglasung (F30 oder F90) versehen werden. Weiterhin bieten wir heute als einziger Hersteller für Premio- und Plano-Mehrzwecktüren ausschließlich ISO-Verglasungen mit stark verbesserten Wärmedurchgangskoeffizienten von U_g 1,1 bis 1,3 W/(m²K) an – je nach gewählter Glasart gemäß DIN EN ISO 10077-1.

Die NovoPorta Plano MZ und die NovoPorta Premio MZ können Sie ausstattungsabhängig mit folgenden Verglasungsarten bestellen:

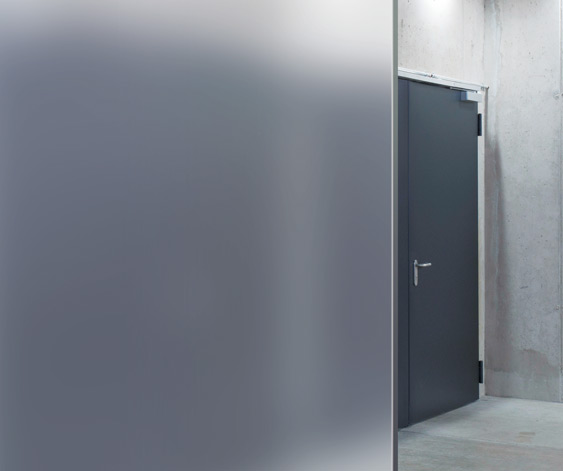

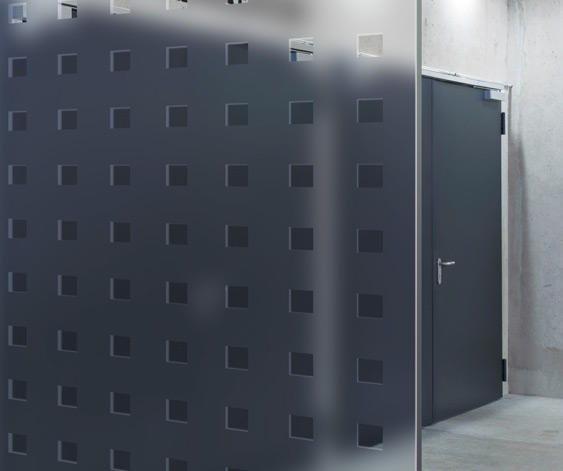

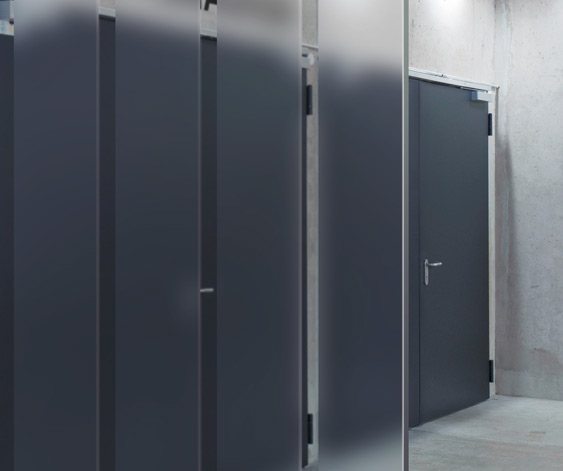

Standard- und Sonderverglasungen als ISO-Glas mit besonders niedrigen Wärmedurchgangskoeffizienten gemäß DIN EN ISO 10077-1. Selbstverständlich auch als Sicherheitsglas in VSG- oder ESG-Ausführung. Verfügbar sind auch drei verschiedene Ornamentgläser im Floatglas-Aufbau: Mastercarré, Masterligne und Milchglas (siehe Abbildungen unten) zur individuellen Gestaltung. Deren unterschiedliche Lichtbrechung schützt im gewählten Maß vor indiskreten Blicken.

¹⁾ Glas nur für Inneneinsatz (Glas vor UV-Strahlung und direkter Bestrahlung mit Halogenlicht schützen).
   Glas nur für Temperaturbereich von –20 bis +45 °C einsetzbar.

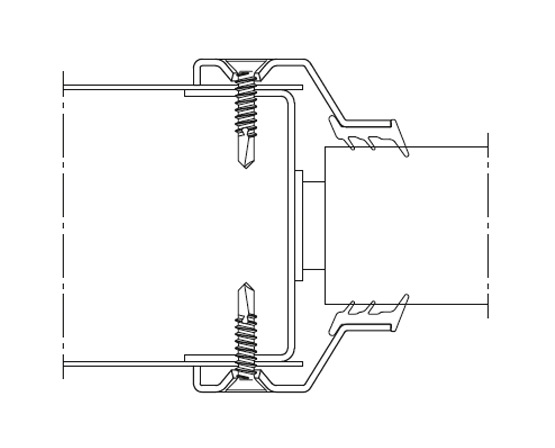

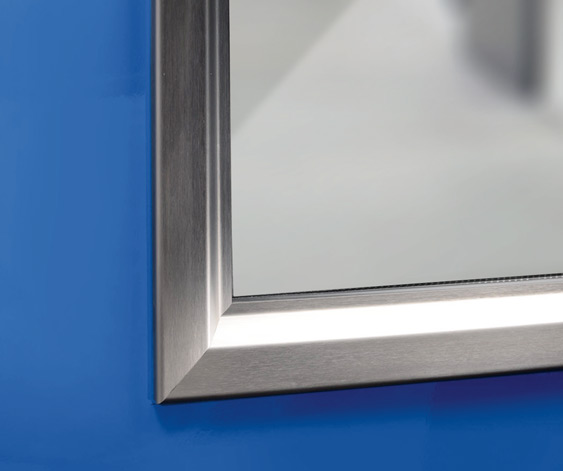

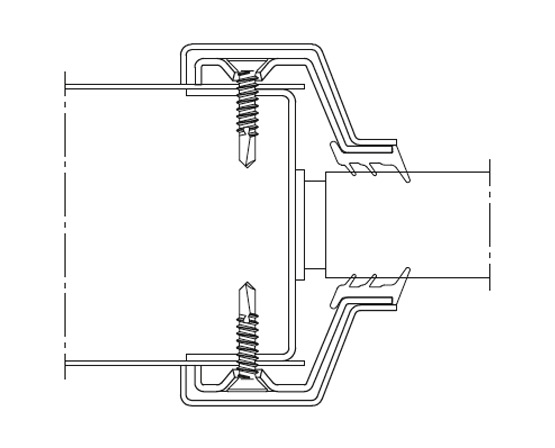

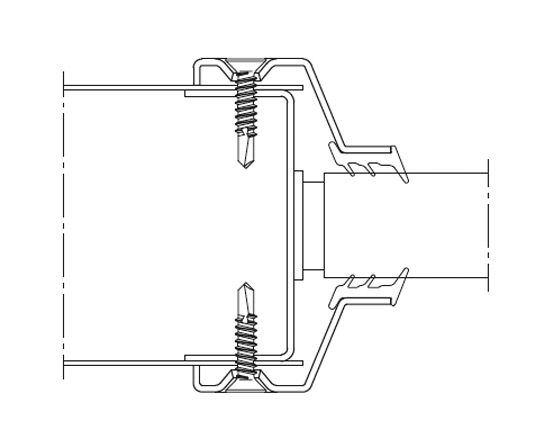

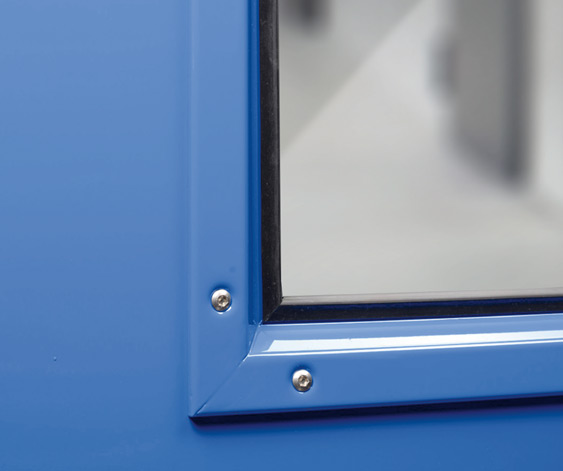

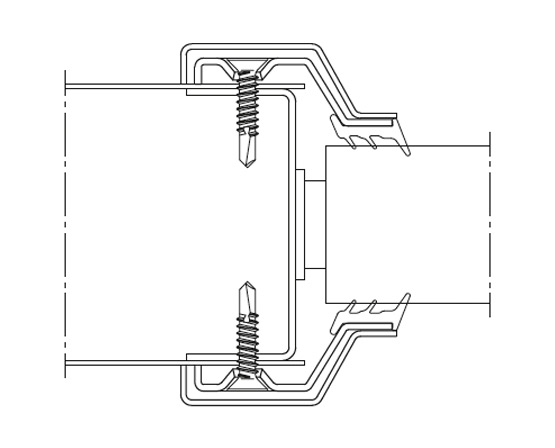

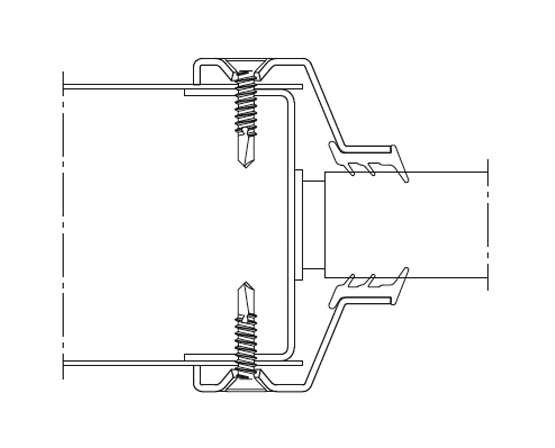

2) Standard-Stahlverglasungsprofile sind beidseitig sichtbar geschraubt.    Bei MZ-Türen auf der Gefahrenseite / Außenseite zusätzlich gesichert.

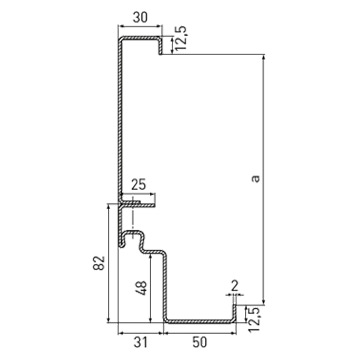

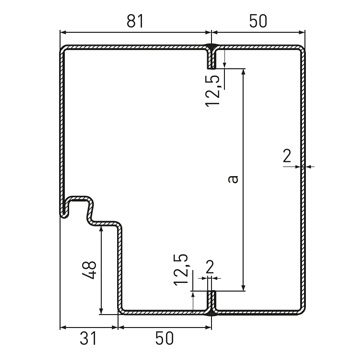

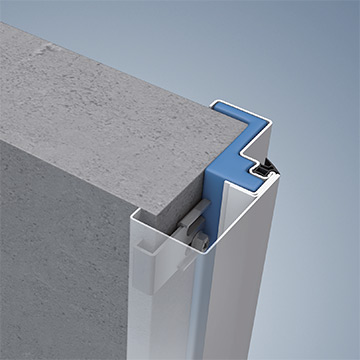

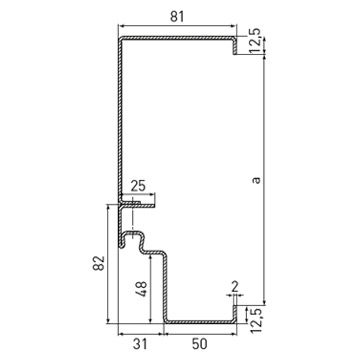

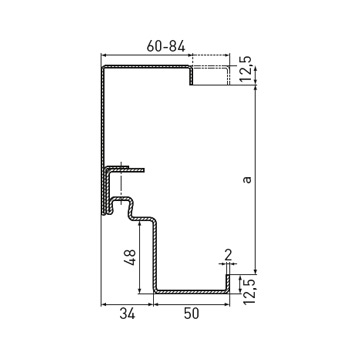

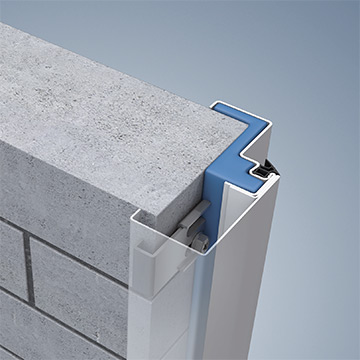

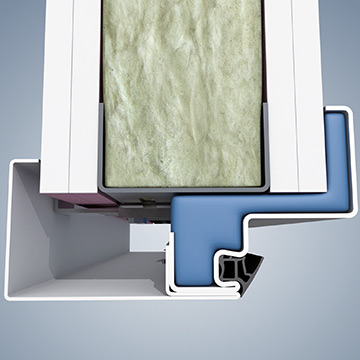

Die Eckzarge ist normal, das ergänzende, nicht zu hinterfüllende Universalprofil dagegen speziell. Zusammen ergibt diese clevere Kombination aus Vorder- und Gegenschale eine zweiteilige Umfassungszarge 2140B. Und die hat es in sich, denn auch bereits verbaute Eckzargen können nachträglich mit der Gegenschale ergänzt – oder besser: veredelt – werden.

Weitere Vorteile: Gemäß Zulassung muss immer nur die Zargenvorderschale hinterfüllt werden – die Gegenschale kann leer bleiben. Dabei erleichtern verschiedene Verfahren zur Hinterfüllung die Montage ebenso wie die für praktisch alle Wandarten (s. Bilder) verfügbaren Montagesets.

Selbstverständlich ist die NovoPorta Premio zusammen mit dem Universal-Zargenprofil 2140B als Komplettsystem zugelassen – mit Rauch-, Schall- und Brandschutz- (T30 bzw. T90) sowie einbruchhemmender Ausstattung.

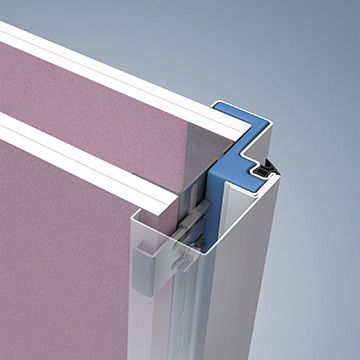

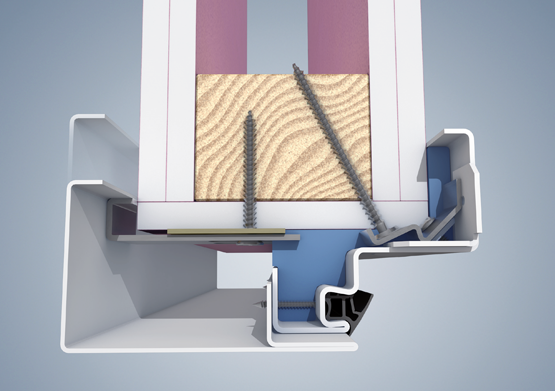

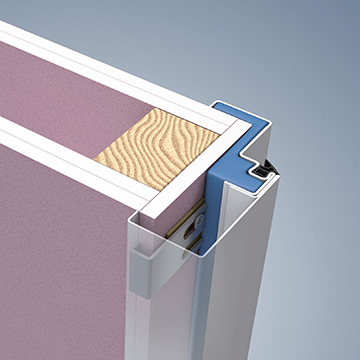

Montagewand F60-A und F60-B

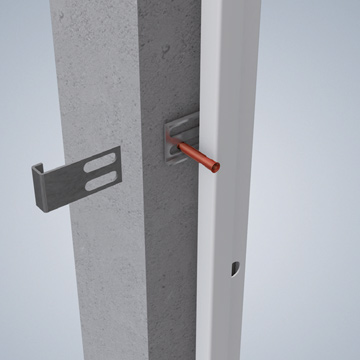

Mit dem Zargenprofil 2140B realisieren Sie praktisch jede Idee, denn es sieht nicht nur bestechend gut aus: Mit den verfügbaren Montagesets für alle Wandarten lässt es sich auch schnell fixieren und sauber hinterfüllen. Je nach Montageteam und Einbausituation auf der Baustelle bieten sich ganz flexibel mehrere zugelassene Arten der Hinterfüllung an.

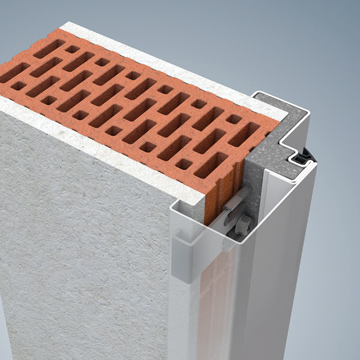

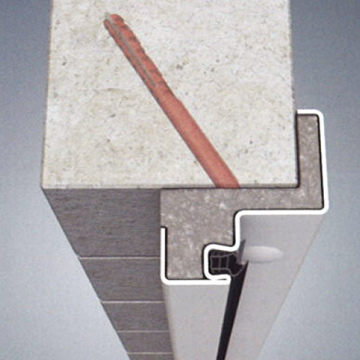

Mauerwerk verputzt
Durch die raffinierte Kombination von Vorder- und Gegenschale geht die Montage stets beeindruckend schnell und sauber von der Hand.

Lieferbar für Mauerwerk und Beton bis zur Wanddicke von 300 mm.

* Mindestdichte 40 kg/m³, Schmelzpunkt > 1.000 °C, Baustoffklasse A1 bzw. Euroklasse A1

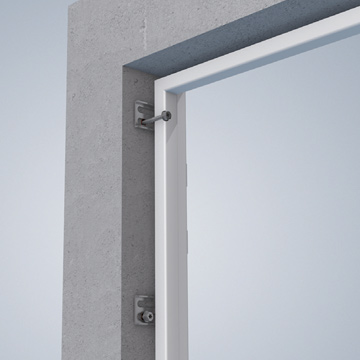

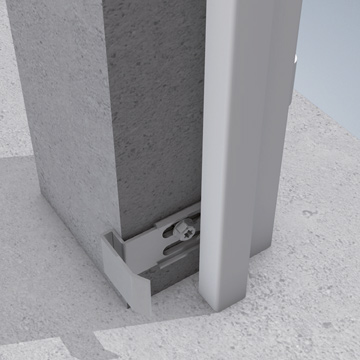

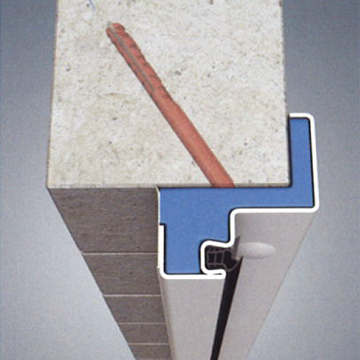

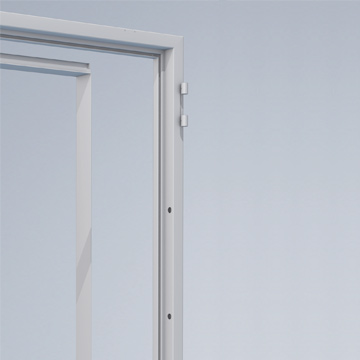

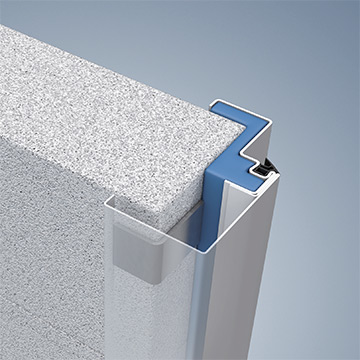

Ob mit normaler Eckzarge oder als zweiteilige Umfassungszarge 2140B: Die Novoferm Falz-Schraubmontage ist das schnelle und saubere Verfahren zur attraktiven Montage von Zargen.

Das Geniale dabei: Lediglich eine Schraube pro Befestigungspunkt genügt, um maximale Stabilität zu garantieren. Da nur die Hälfte der Schrauben erforderlich ist, geht die Montage erheblich schneller.

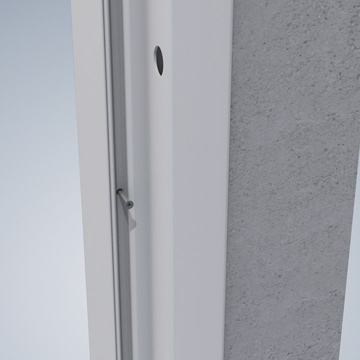

Dazu sieht das auch sehr gut aus, denn die im Zargenfalz verdeckten Bohrlöcher sind mit überstreichbaren Abdeckkappen versehen und bei geschlossener Tür absolut unsichtbar.

Das Verfahren ist bauaufsichtlich zugelassen für T30 -, T90-, Rauchschutz- oder Mehrzwecktüren sowie für Türen mit einbruchhemmender (RC2-) Ausstattung. Es ist verwendbar an Sichtbeton- und Sichtmauerwerkswänden, aber auch an Gipskarton-Montagewänden mit Holzständern der Kategorie F60-B oder höher. Sollte der Fertigfußboden bereits verlegt sein, kann der Bodeneinstand der Eckzarge direkt vor Ort gekürzt werden.

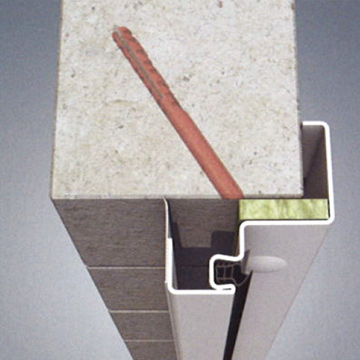

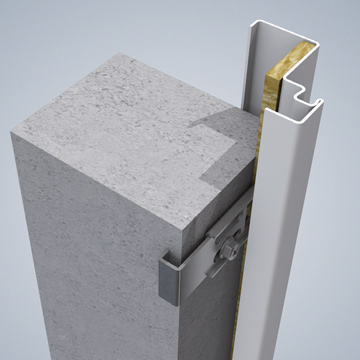

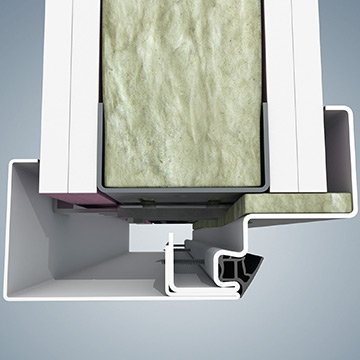

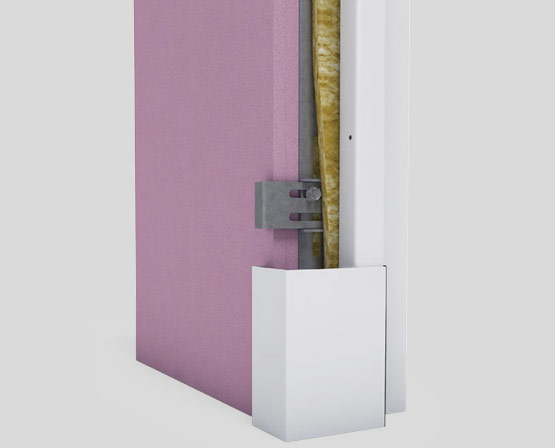

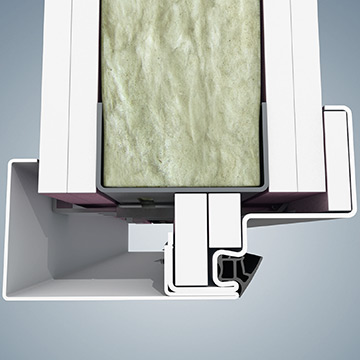

Wer nur die Hälfte hinterfüllen muss, kann doppelt so schnell arbeiten – vor allem dann, wenn sogar das Material flexibel wählbar ist. Da beim T30-Zargenprofil 2140B die Gegenschale komplett frei bleiben kann, hinterfüllen Sie den Falzbereich der Vorderschale z. B. mit loser Mineralwolle. Die ist als beliebtes Füllmaterial von F60-A-/F90-A-Wänden am Einbauort meist schon vorhanden.

Die Details im Überblick:
