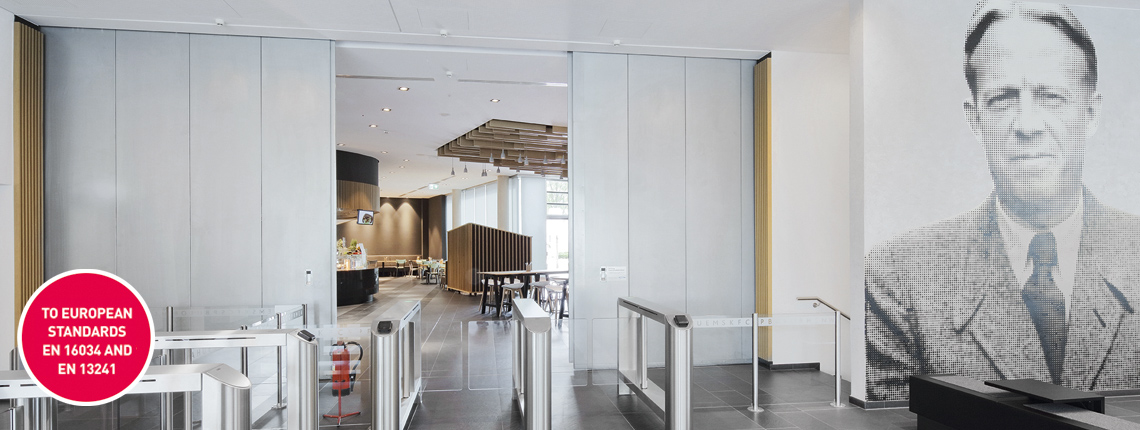

SAVU- JA PALOSUOJALUKUOVET

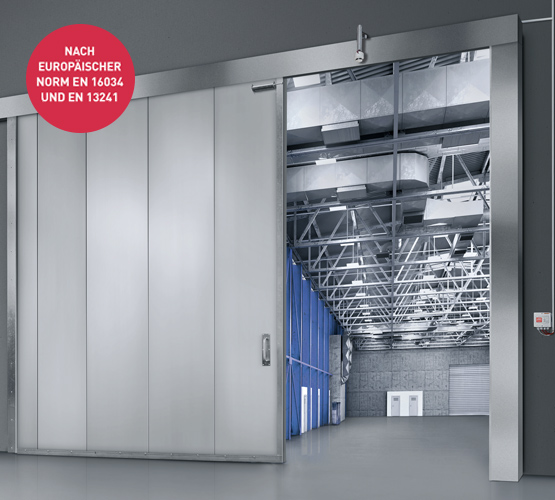

NOVOSLIDE INDUSTRY -KOHOKOHDAT

Testattu paloturvasuojaksi teollisuus- ja liikerakennuksiin eurooppalaisten standardien EN 16034 ja EN 13241 mukaisesti

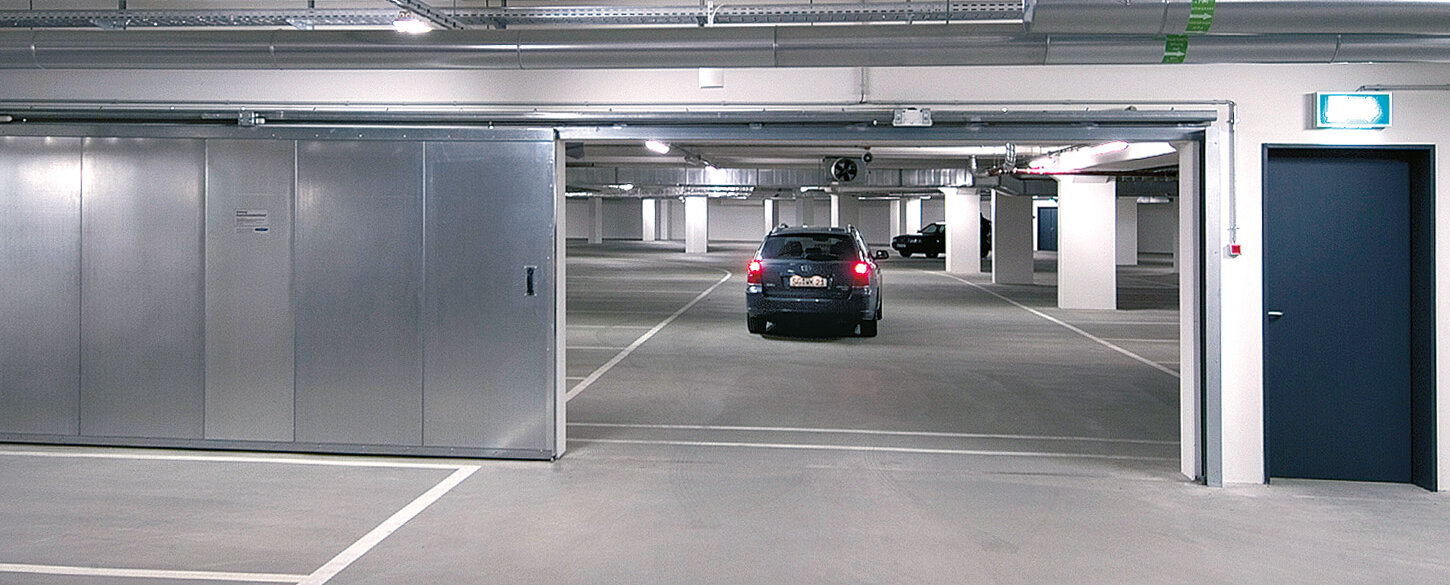

Monet erittäin suuret rakennukset, kuten monikerroksiset pysäköintialueet, maanalaiset autotallit ja ostoskeskukset, tarvitsevat erityisiä portteja. Tähän on monia syitä, erityisesti turvallisuusvaatimuksilla on tärkeä rooli. Tämäntyyppiset palosuojaukset kuuluvat eurooppalaisten tuotestandardien EN 16034 (“palosuojaukset”) ja EN 13241 (”ovet”) piiriin. Novofermin uusi palosuojaliukuovi NovoSlide Industry on kehitetty vastaamaan näitä vaativia eurooppalaisia tuotestandardeja. CE-merkittyjä komponenttioviamme voidaan sen vuoksi käyttää luotettavasti kaikkialla Euroopassa. Ovi täyttää kaikki yleiset aikaluokat noudattaen erilaisia eurooppalaisten rakennuslakien vaatimuksia.

Palonestoliukuovet erottavat rakennusten eri palo-osastot toisistaan. NovoSlide Industry -palosuojaliukuovi täyttää tämän tehtävän erityisen hyvin erityisen helpon asennuksensa ja erinomaisten palontorjuntaominaisuuksiensa ansiosta. Koska NovoSlide Industry -palonsuojaliukuovet koostuvat yksittäisistä tehtaalla valmiiksi kootuista komponenteista, asennus on helppo ja nopea. Erityisesti yksittäisten paneelien rivitys kiskolle säästää aikaa, koska jokaisella paneelilla on erillinen juoksurulla.
NovoSlide Industry osoittautuu myös erittäin palonkestäväksi luokituksensa kannalta, koska ovi on testattu jopa palosuojausluokkaan EI2 120 saakka. 120 minuutin kuluttua palotestiuunin lämpötila on reilusti yli 1 000 °C. Näissä lämpötiloissa oven lisäksi myös testiseinän muuraus on kovalla rasituksella. Näissäkään olosuhteissa liukuovella ei saa ilmetä lähes mitään muodonmuutoksia palotestin aikana, ja sen on täytettävä erittäin tiukat huoneiden sulkemista ja lämmöneristystä koskevat vaatimukset.

SINUN ETUSI LYHYESTI

Erityisen nopea ja helppo asennus
Useat tehtaalla esiasennetut komponentit säästävät aikaa asennuspaikassa
Paneelit on helppo järjestää erillisillä juoksurullilla paneelia kohden
Paikan päällä tehtävä paneelien tiivistys silikonilla ei ole välttämätöntä Sa:lle ja S200:lle, koska paneeliliitosten välinen tiiviys taataan jo tehtaalla asennetuilla tiivisteillä

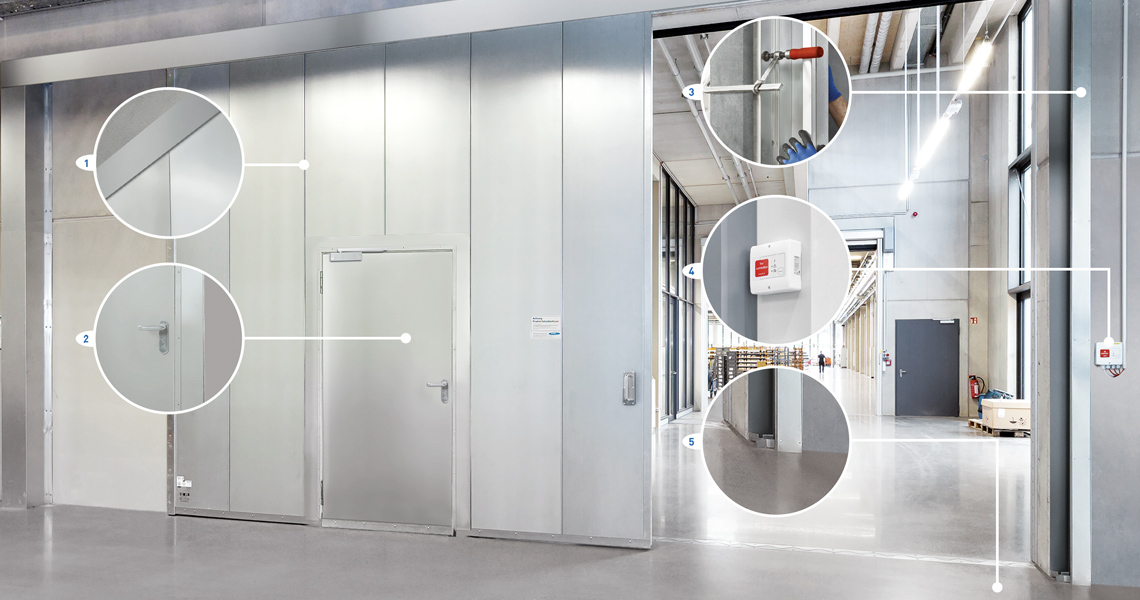

OPTIMAALINEN JÄRJESTELMÄ KAIKKIIN PAIKKOIHIN, JOISSA TARVITAAN PALOSUJAUS

(1) SILEÄ PINTA MYÖS SUURILLE OVILLE

Tasaiset pinnat ja näkymätön paneelien saumat takaavat tasaisen, miellyttävän ulkoasun. Kiskojen ja vastapainolaatikon paneelit takaavat myös erityisen tasaisen ilmeen.

(2) OHUET KÄYNTIOVET

Käyntiovet mahdollistavat helpon kulun, kun ovi on suljettu, periaatteessa ilman kynnyksiä, ts. ilman alempaa pysäytysprofiilia. Näin varmistetaan, ettei kompastumisvaaraa esiinny. Kapeilla kehyksillään ne ovat huomaamattomia ja tyylikkäitä.

(3) ASENNUS- JA KÄYTTÄJÄYSTÄVÄLLISYYS

Novofermin palosuojaliukuovilla on monia etuja. Ne soveltuvat sekä matalaan laskuasennukseen että puskukattoasennukseen. Käytön aikana nämä ovet vakuuttavat erinomaisilla kulkuominaisuuksillaan. Palosuojatut liukuovet asennetaan usein suurina kokoina. Kuljetus- ja kokoonpanoystävällisen elementtirakenteen ansiosta myös mitoiltaan suuret oven voidaan toteuttaa helposti.

(4) OVI, JOTA TARVITSET

Mukauta yksi- tai kaksilehtiset palosuojatut liukuovet tavoitteittesi mukaisesti. Lukuisat laitevaihtoehtomme tekevät siitä mahdollista. Haluatko porttien pysyvän suurimmaksi osaksi avoinna arkipäivän toiminnassa?

Ei hätää, lukitusmekanismilla varustettu aukipitojärjestelmä varmistaa, että ovet sulkeutuvat luotettavasti tulipalon sattuessa. Vakiovarusteina olevat optiset ja akustiset merkinantolaitteet takaavat lisävarmuutta oville, joissa on aukipitojärjestelmä.

(5) KYNNYKSETÖNTÄ PALOTURVALLISUUTTA

Novofermilla yhdistettyä savu- ja palosuojausta kehitetään jatkuvasti. Tällä tavalla kynnysarvot voidaan laajentaa koko oven aukolle ja pysäköintialueelle sopivilla alustaolosuhteilla.

EUROOPPALAISET STANDARDIT

Palosuojaliukuovien palosuojaukset ovat eurooppalaisten tuotestandardien EN 16034 (ovet, portit ja ikkunat – Tuotestandardi, suorituskykyominaisuudet – Palo- ja/tai savusuojausominaisuudet) sekä EN 13241 (Ovet – Tuotestandardi, suorituskykyominaisuudet) luokitusten alaisia.

Nämä palosuojat on valmistettu standardin EN 13501-2 (Rakennustuotteiden luokitus ja palotyypit – osa 2) mukaisesti: Luokittelu tulenkestotestien tulosten mukaisesti). Novofermin uusi palosuojaliukuovi NovoSlide Industry on kehitetty vastaamaan näitä vaativia eurooppalaisia tuotestandardeja.

Rakennustuotteiden markkinoille saattamista Saksassa ja Euroopan unionissa säätelevän rakennustuoteasetuksen mukaan rakennustuotteet, jotka kuuluvat eurooppalaisen tuotestandardin piiriin, on varustettava CE-merkinnällä ja suoritustasoilmoituksella (Declaration of Performance, DOP).

Tämä pätee paloturvallisten liukuovien suhteen kansallisten ja eurooppalaisten säännösten rinnakkaisen voimassaolon vaiheen jälkeen. Tällä tavalla merkittyjä ovia voidaan käyttää kaikissa Euroopan unionin (CEN) jäsenvaltioissa.

Eurooppalaisten standardien lisäksi on aina noudatettava kansallista rakennuslainsäädäntöä, joka on aina maiden vastuulla eikä sitä yhdenmukaisteta Euroopan tasolla.

Esimerkiksi Saksassa mallin hallinnollinen asetus "Tekniset rakennusmääräykset" (MVV-TB) määrittelee olennaisesti nämä vaatimukset palo- ja savusuojaoville.

Palosuojausluokkien EI2 30 ja EI2 90 lisäksi MVV-TB määrittää myös tiiviisti sulkeutuvia suorituskykyominaisuuksia (Sa) ja itsesulkeutumisen kestoa (C2).

Palotestaus

Ovinäkymä 130 minuutin kuluttua

TEKNINEN KUVAUS

Novofermin palo- ja savusuojaovijärjestelmille ovat ominaista hyvä toimivuus, tyylikäs muotoilu ja innovatiiviset yksityiskohdat. Ne soveltuvat moniin erilaisiin rakenteisiin ja yhdistyvät harmonisesti teollisuus- ja liikerakennusten erilaisiin arkkitehtuurikonsepteihin.

SERTIFIOINTI (HYVÄKSYNTÄ)

Jokainen rakenne vastaa standardeja DIN EN 16034 ja DIN EN 13241, ja virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634 mukaisesti. Kaikki yksilehtiset ovet on tarkastettu asianmukaisilla savusuojatesteillä (Sa (tiiviisti sulkeutuva – 3-puolinen tiivistysjärjestelmä)) ja pitkäaikaisilla toimintatesteillä (testattu itsesulkeutumisen kestävyys standardin EN 12605 mukaan 10 000 jaksolla (luokka C2)). Vaihtoehtoisesti myös savusuojausluokalla S200 (täyslehtisiin oviin ilman käyntiovea).

ASENNUS

Seinän, johon palosulku asennetaan, ja sen kiinnityksen on täytettävä luokituksen vaatimukset (katso yksittäisten ovityyppien kuvaukset). Ovialueen lattian on oltava palamaton (rakennusmateriaaliluokka A1).

Ohje:
Jos pysäköintialueen liukuovet verhoillaan paikan päällä, huoltotöiden edellyttämät tarkastusaukot ovat välttämättömiä.

LASKETTAVAT MALLIT

Normaaliversio, normaali lasku, vaatii noin 250 mm laskutilaa
Erikoiskattoasennukseen, jossa on matala pääty, tarvitaan vähintään 150 mm päätykorkeus
Puskukattoasennuksessa päätysuojus on 150 mm korkea. Huomioi tässä myös kiinnitystapa sivulta 20

OVILEHTI

Valmistettu galvanoidusta, erikoiskoneella suoristetusta pellistä, paksuus 0,75 mm, palosuojaeriste. Ovilehti koottu yksittäisistä, lehtien korkuisista ja pinnaltaan tasaisista elementeistä, joihin kiinnitetään palosuojaeriste liimaamalla niihin peltikotelo (toimitus yksittäisinä paneeleina).

TIIVISTE

Kolmella sivulla labyrinttitiivisteprofiili. Lisätiivistys yksittäisten paneelien välillä savutiiviyden Sa-vähimmäisvaatimusten saavuttamiseksi. Paneeliliitosten vahvistus ei ole tarpeen.

HELAT

Suljettu kiskojärjestelmä yhdellä rullajärjestelmällä paneelia kohden tekee oven liikuttamisesta helppoa, suljettu kiskojärjestelmä erikseen asennetuilla tukikannatinrakenteilla, mukaan lukien hydraulinen päätypelti, sulkupaino galvanoidussa paneelikotelossa, sisäinen lattiaohjain sekä ruostumattomasta teräksestä valmistetut käsi- ja simpukkakahvat.

OVEN SULKEUTUMISJARRU (SÄTEITTÄINEN VAIMENNIN)

Sulkeutumisnopeus on säädettävissä portaattomasti välillä 0,08–0,3 m/s.

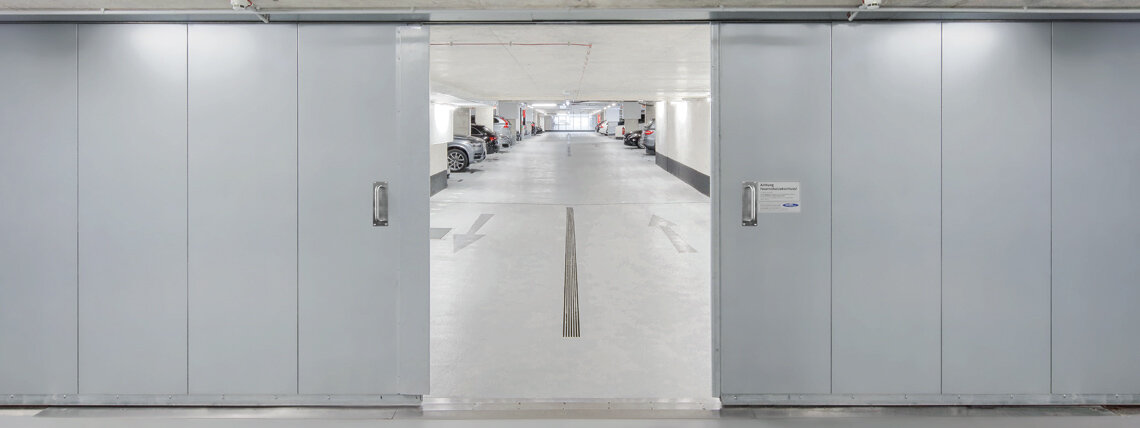

MAHDOLLISET MUUNNOKSET/LISÄVARUSTEET

LUKITUSJÄRJESTELMÄ – LUKITUS- JA VAPAUTUSLAITE

Oville, joiden on pysyttävä suurimmaksi osaksi auki operatiivisista syistä ja joihin sisältyvät:
Hyväksytty määrä paloilmaisimia, aukipitomagneetti, aukipitojärjestelmän hallintakeskus integroidulla painikkeella (pinta-asennettava), tyyppi FSZ (käyttö 24 V tasavirralla). Tulipalon sattuessa ovi sulkeutuu automaattisesti, muussa tapauksessa painamalla vapautuspainiketta. Lisäksi se on varustettu visuaalisella ja akustisella signaalilähettimellä, jota vaaditaan standardin DIN EN 12604 mukaisesti.

Ohje:
Asennuksen jälkeen käyttäjän on järjestettävä omalla kustannuksellaan aukipitojärjestelmän hyväksyntätesti ja sertifioidun asiantuntijan jatkuva valvonta. Tarjoamme mielellämme sinulle vastaavan huoltosopimuksen.

KULKUOVI JA SAVUSUSOJA-KULKUOVI

Käyntiovet EI2 30–EI2 90 (EI2 120:een saakka testimenettelyssä), vakiona savusuojalla Sa (tiiviisti sulkeutuva – 3-puolinen tiivistysprofiili), savusuojalla S200 (4-sivuinen yleinen tiivistysprosessi), asennettu ovilehteen kahden elementin väliin, vakiona ilman alakynnystä, oven koko 1 000 x 2 000 mm LD (vapaa kulkuaukko). Käyntiovi ilman kynnystä voidaan asentaa vain avoimesta 2 500 mm aukosta oven korkeudella 2 300 mm.

Helat: 2 kolmiosaista saranaa kuulalaakereilla, 1 ovensuljin DIN EN 1154, 1 kiinnityslukko DIN 18250 vaihdettavalla profiilisylinterillä, valinnaisesti hätäpoistumistoiminnolla, ruostumattomasta teräksestä valmistettu tasainen kahva, jossa on lyhyt levy.

SÄHKÖKÄYTTÖ

"Avaus erillisellä" Avaa ovi"-painikkeella (varsinkin suuremmille oville, kun manuaalinen avaaminen vaatii huomattavaa voimaa) ja sulkeminen avauspidikkeen vapautuspainikkeella tai erillisellä" Sulje ovi"-painikkeella

Ohje:
Sähkökäyttöisten ovien tapauksessa asiantuntijoiden on suoritettava tarvittavat testit käyttäjän kustannuksella (katso sähkökäyttöisten ovien ohjeet).

OVILEHDEN PINTA

Sinkitty vakiona, mukaan lukien ovilehtien reunaprofiilit; valinnaisesti pohjustettu tai päällystetty valitsemallasi RAL-värillä.

KOUKKUSALVAN LUKKO

Suljetun oven kiinnittämiseksi jousikuormitetulla salvalla, jota käytetään profiilisylintereille tarkoitetulla avaimella. Saatavana myös pulttikontaktilla.

MATALA KATTOASENNUS

Päätysuojuksella (150 mm korkea).

ASENNUSYSTÄVÄLLISYYS

SINUN ETUSI LYHYESTI

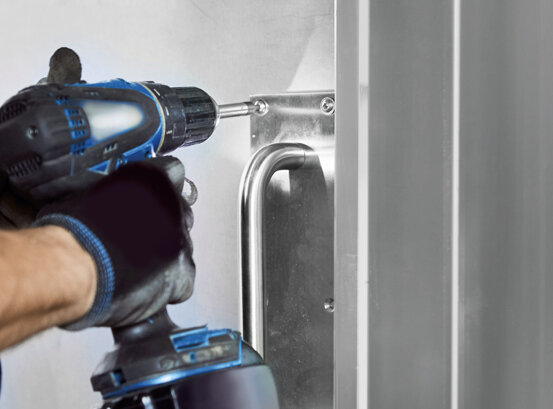

NovoSlide Industry -palosuojaliukuovet voidaan asentaa erityisen nopeasti.
Hienostuneet tekniset yksityiskohdat nopeuttavat prosessia merkittävästi.
Katso tästä muutamia esimerkkejä.
Kaikki tiedot löytyvät yksityiskohtaisista asennusohjeista.

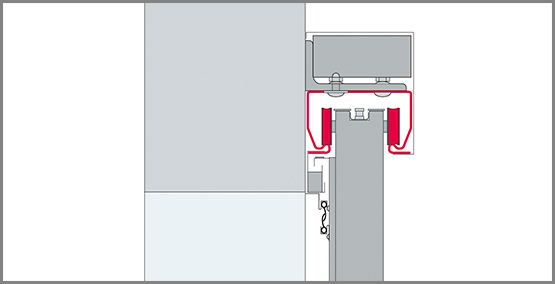

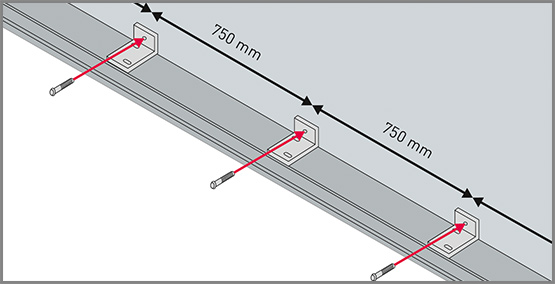

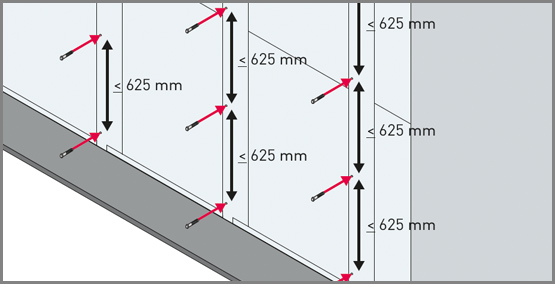

Yksinkertainen asennus yhden kannattimen kiinnityksen ansiosta. Lisäkiinnitysväli sekä sulkeutumis- että avautumisalueella on 750 mm. Helposti tehtävissä oleva toleranssikorjaus kokoonpanon aikana konsolissa ja liukukiskossa olevien pitkänomaisten reikien ansiosta.

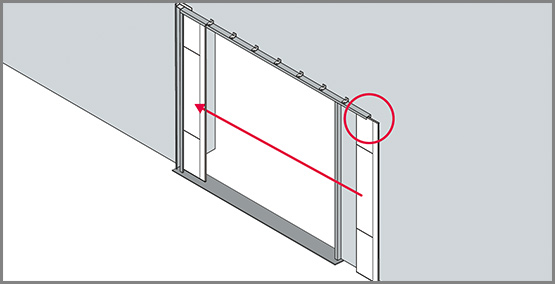

Paneelit voidaan helposti sijoittaa liukukiskoon käyttämällä erillistä vaunua kullekin paneelille.

Kaikki ruuviliitospisteet on valmiiksi rei'itetty tehtaalla.

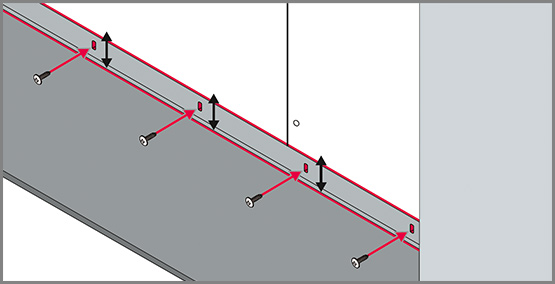

Nopea / helppo epätasaisen lattian kompensointi säädettävällä lattiaprofiililla.

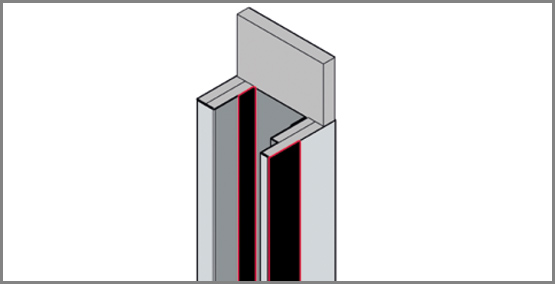

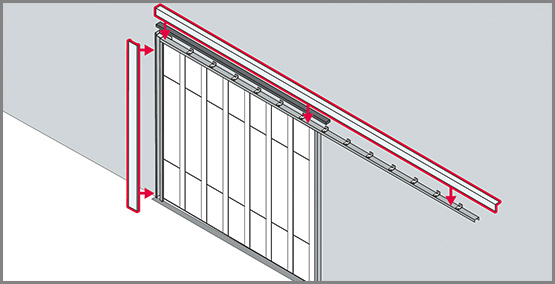

Yksinkertainen, ruuviton liukukiskon kansi vakiovarusteena. Tasan vastapainokotelon kanssa.

Vähemmän monimutkainen suurelta osin valmiiden komponenttien ansiosta, joissa jopa vaaditut vaahtomuoviliuskat ovat jo asennettuina.

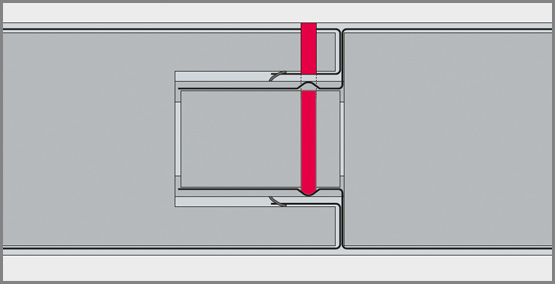

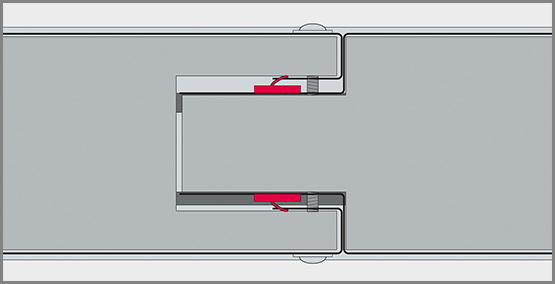

Paneelien liittäminen toisiinsa ruuvilla 1-puoleisesti ja näkymättömästi seinän puolella (ruuviväli 500 mm).

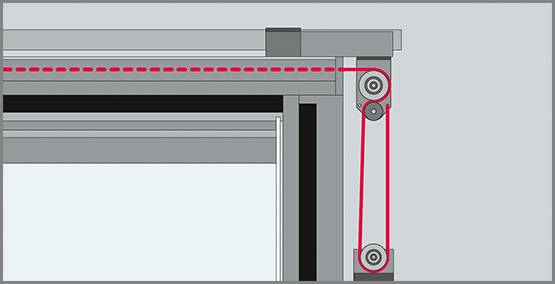

Helppo asentaa, yksinkertainen vaijerinohjain sulkupainoa varten.

Erityinen rullageometria kompensoi epätasaisuudet seinä- ja sokkelialueella.

Sa:lle ja S200:lle ei tarvita paikallista paneelitiivistystä silikonilla, koska tiiviste on jo paikallaan paneeliliitoksiin integroitujen tiivisteiden kautta. Poikkeuksia on teknisessä taulukossa.

SUUNNITTELUAPU

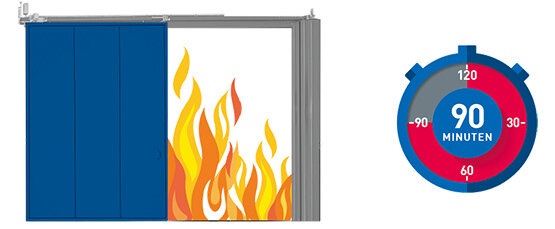

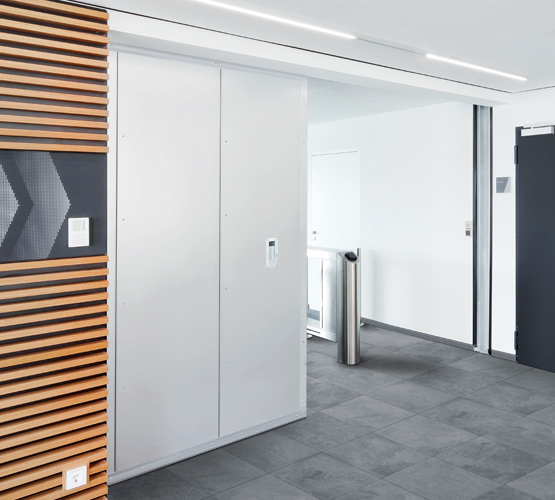

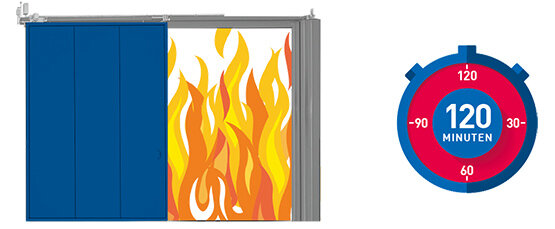

EI2 30/EI2 60/EI2 90/EI2 120 – 1-LEHTINEN RAKENNE

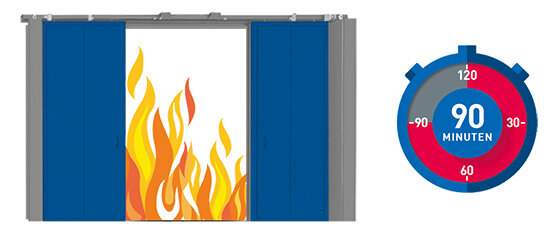

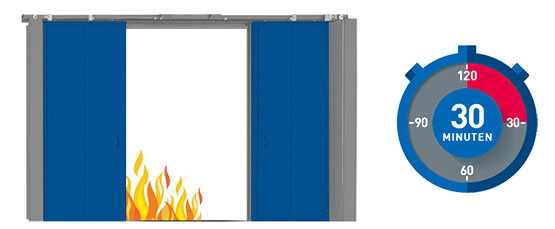

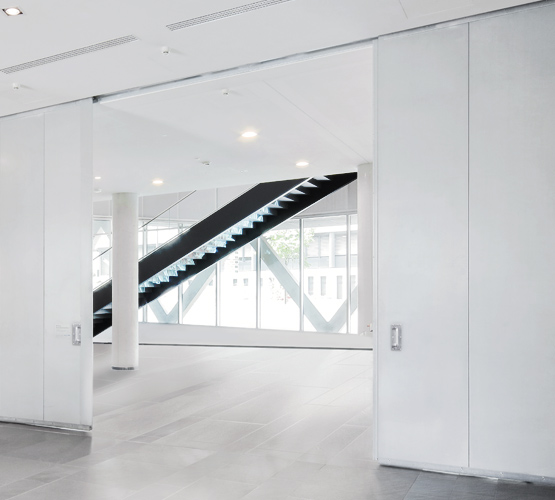

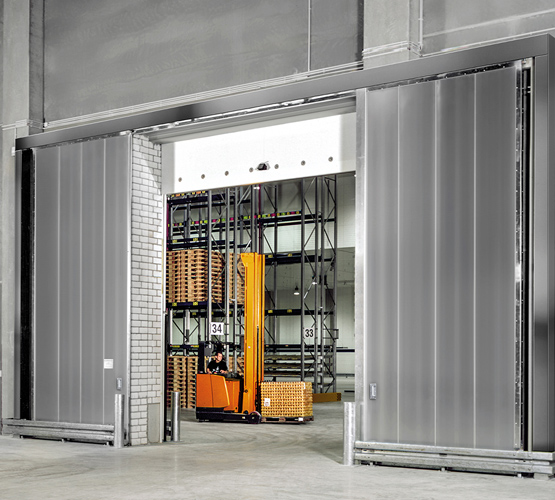

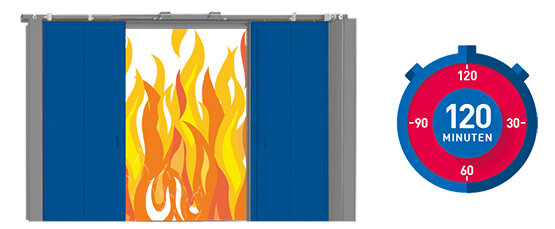

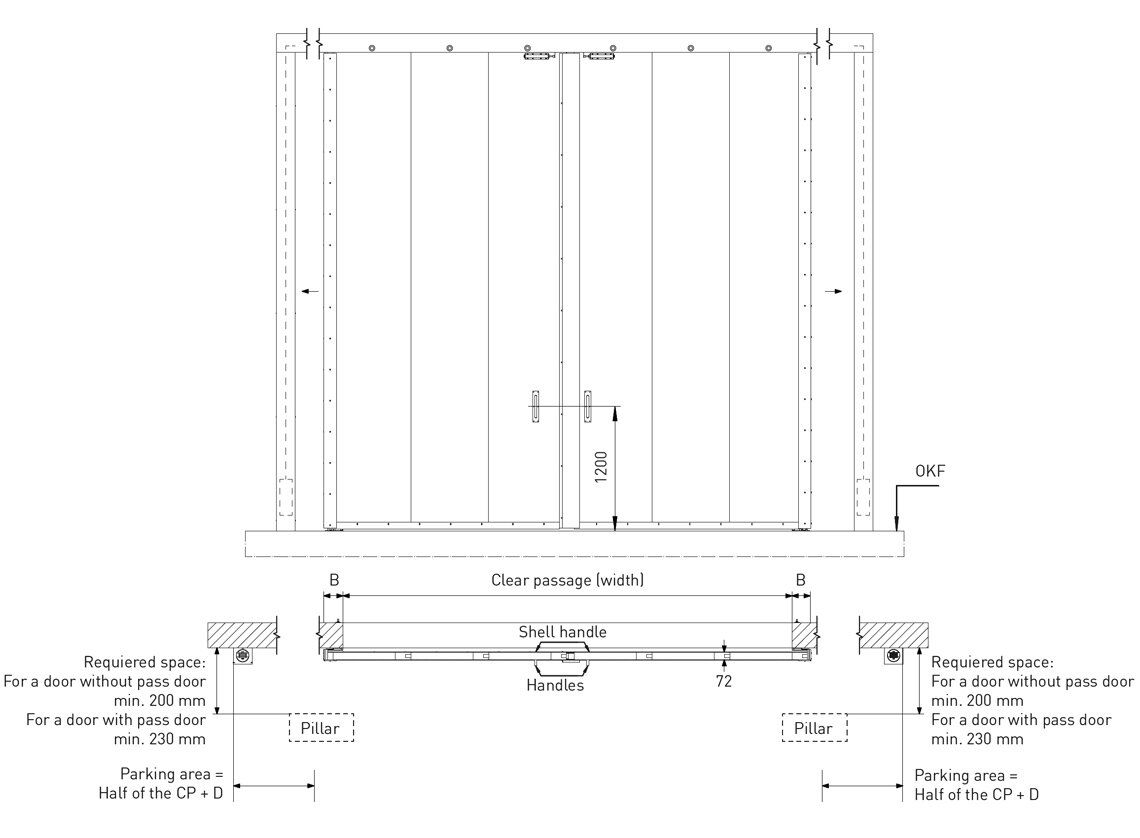

EI2 30/EI2 60/EI2 90/EI2 120 – 2-LEHTINEN RAKENNE

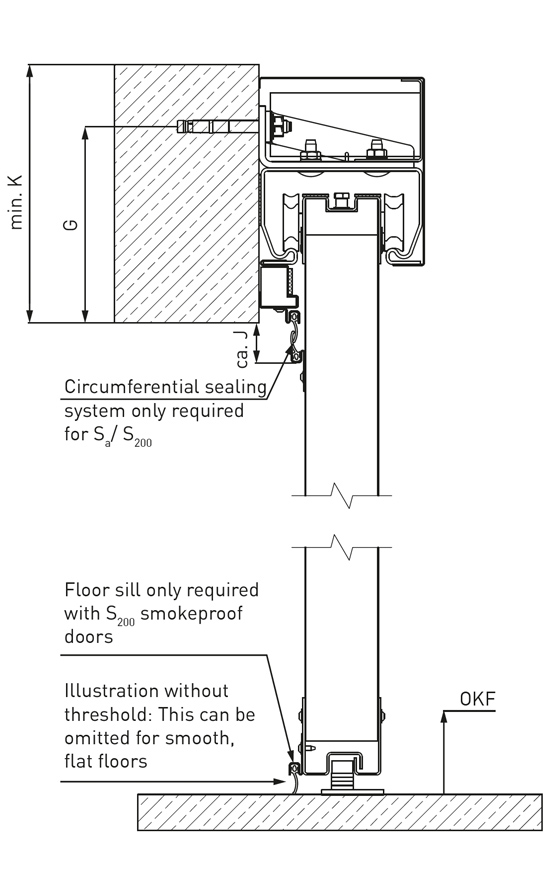

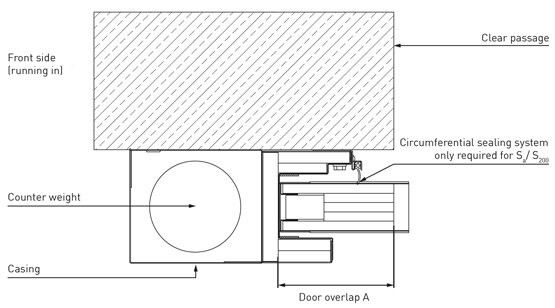

SAVUSUOJAUKSEN TEKNISET TIEDOT

KIINNITYSTAPA JA TILANTARVE

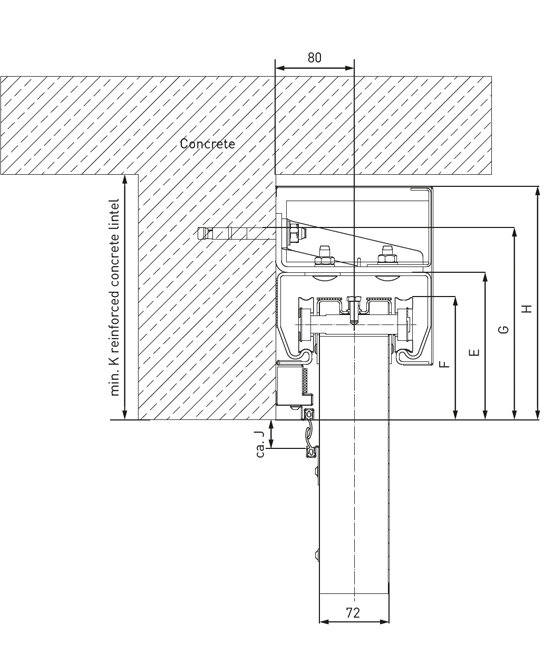

Normaalipääty-seinäasennus
(vakiovaruste)

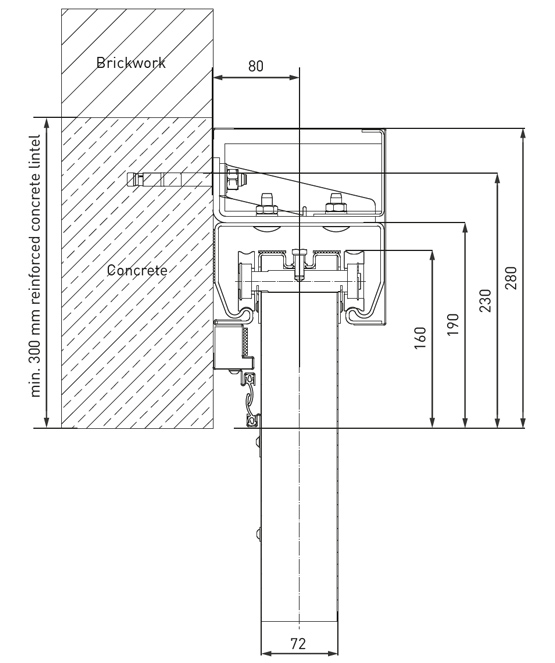

Normaalipääty-seinäasennus peitetyllä savutiivistyksellä

Matalan laskun kattoasennus nykyisellä laskulla

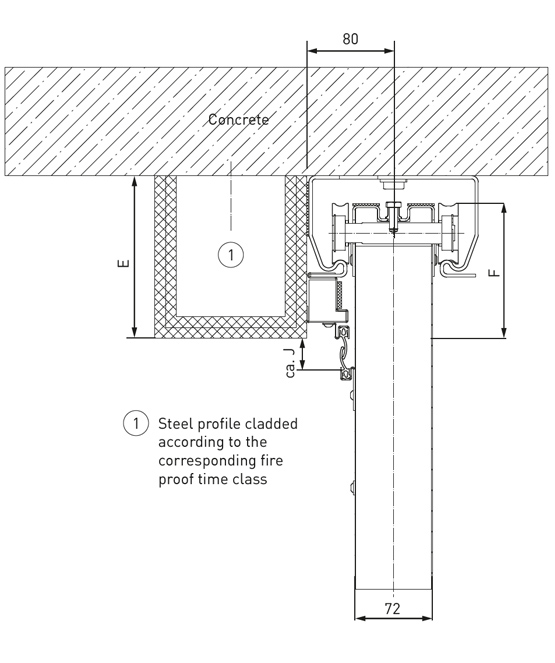

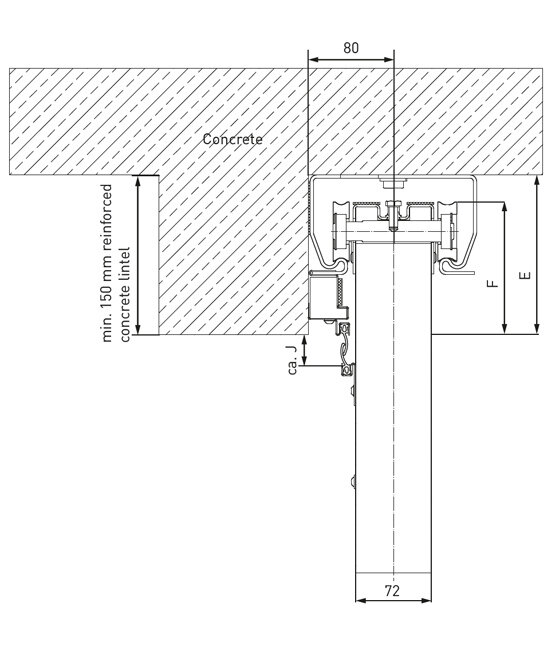

Matalan laskun kattoasennus kattolevyllä

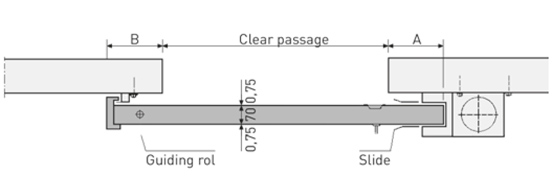

RAKENNETYYPPI JA AVAUTUMINEN

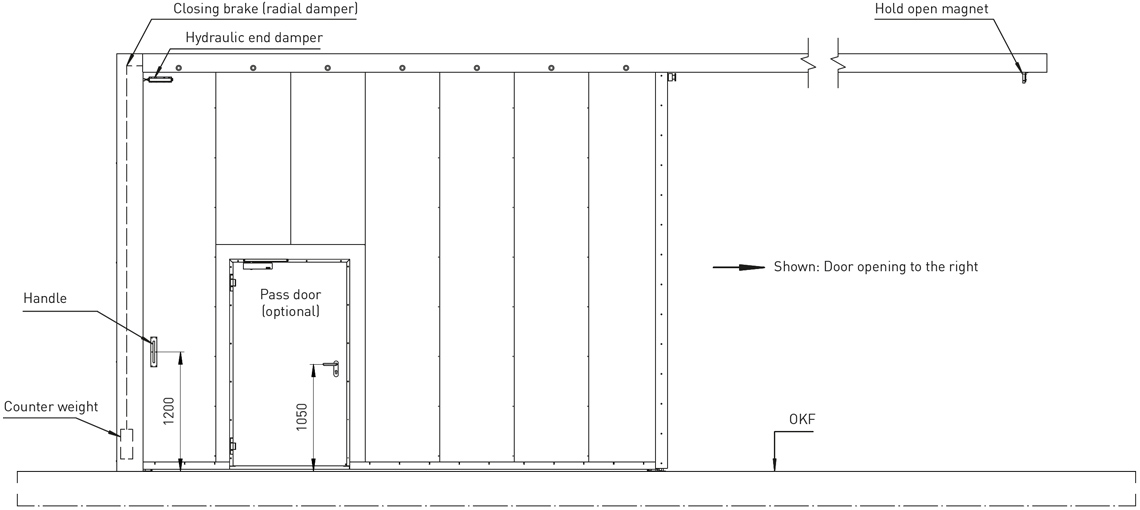

RAKENNE

1-lehtinen

Kaikki mitat mm.

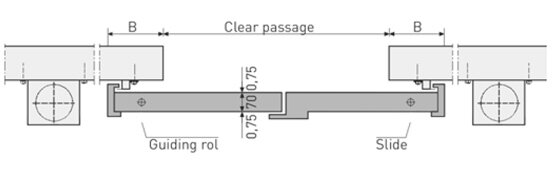

2-lehtinen

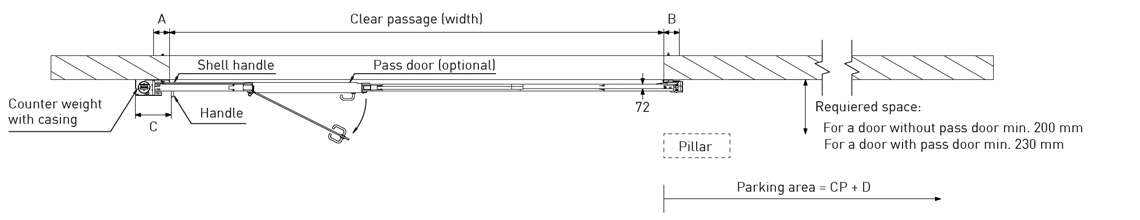

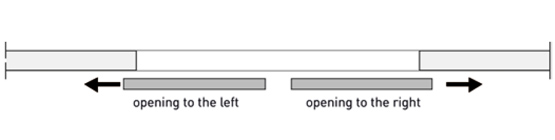

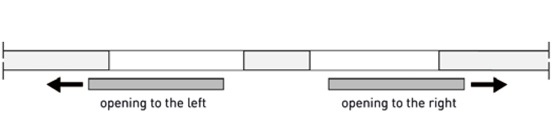

AVAUTUMINEN

1-lehtinen

Kaikki mitat mm.

2-lehtinen

RAKENNEVALINNAT

TARVITTAVAT PALORAKENTEET TAI VÄHIMMÄISPAKSUUDET – 1-LEHTINEN

Ovityyppi:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Päätyasennus (Teräsbetoni)	Matala Kattoasennus	Matala pääty- asennus
	Oven koko	Oven koko	Oven koko
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Seinätyyppi:
Muuraus DIN EN 1996-1-1 Puristuslujuusluokka > 12 Teräsbetonipääty	≥ 175*	≥ 175*	≥ 175*
Betoni DIN EN 1992-1-1 Lujuusluokka > C12/ C15	≥ 140	≥ 140	≥ 140
Kevytbetoniharkot tai -laatat, DIN EN 771-4 Puristuslujuusluokka 4 standardin DIN V 4165-100 mukaisesti Teräsbetonialus aukeamis- ja pysäköintialueella	≥ 175*	≥ 175*	≥ 175*
Vahvistetut kevytbetonilaatat DIN EN 4166 väh. irtotiheysluokka > 0,65 tai lujuusluokka P4.4, teräsbetonialusta aukeamis- ja pysäköintialueella	≥ 175*	≥ 175*	≥ 175*

Ovityyppi:	EI₂ 120
	Päätyasennus (Teräsbetoni)		Matala Kattoasennus		Matala pääty- asennus
	Oven koko	Oven koko	Oven koko	Oven koko	Oven koko	Oven koko
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Seinätyyppi:
Muuraus DIN EN 1996-1-1 Puristuslujuusluokka > 12 Teräsbetonilasku	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Betoni DIN EN 1992-1-1 Lujuusluokka > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Kevytbetoniharkot tai -laatat, DIN EN 771-4 Puristuslujuusluokka > 4 standardin DIN V 4165-100 mukaisesti Teräsbetonialus aukeamis- ja pysäköintialueella	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Vahvistetut kevytbetonilaatat DIN EN 4166 väh. irtotiheysluokka > 0,65 tai lujuusluokka P4.4, Teräsbetonialus aukeamis- ja pysäköintialueella	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Ruuvattava asennus sisäänkäynti- ja seinätiivisteeseen. Kaikki mitat mm
Ohje: Huomio! Kevytbetonin tapauksessa teräsbetonilattia on pakollinen avautumis- ja pysäköintialueella

TARVITTAVAT PALORAKENTEET TAI SEINÄN VÄHIMMÄISPAKSUUDET – 2-LEHTINEN

Ovityyppi:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Päätyasennus (Teräsbetoni)	Matala Kattoasennus	Matala pääty- asennus
	Oven koko	Oven koko	Oven koko
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Seinätyyppi:
Muuraus DIN EN 1996-1-1 Puristuslujuusluokka > 12 Teräsbetonipääty	≥ 175*	≥ 175*	≥ 175*
Betoni DIN EN 1992-1-1 Lujuusluokka > C12/ C15	≥ 140	≥ 140	≥ 140
Kevytbetoniharkot tai -laatat, DIN EN 771-4 Puristuslujuusluokka > 4 standardin DIN V 4165-100 mukaisesti Teräsbetonialus aukeamis- ja pysäköintialueella	≥ 175*	≥ 175*	≥ 175*
Vahvistetut kevytbetonilaatat DIN EN 4166 väh. irtotiheysluokka > 0,65 tai lujuusluokka P4.4, teräsbetonialusta aukeamis- ja pysäköintialueella	≥ 175*	≥ 175*	≥ 175*

Ovityyppi:	EI₂ 120
	Päätyasennus (Teräsbetoni)		Matala Kattoasennus		Matala pääty- asennus
	Oven koko	Oven koko	Oven koko	Oven koko	Oven koko	Oven koko
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Seinätyyppi:
Muuraus DIN EN 1996-1-1 Puristuslujuusluokka > 12 Teräsbetonilasku	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Betoni DIN EN 1992-1-1 Lujuusluokka > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Kevytbetoniharkot tai -laatat, DIN EN 771-4 Puristuslujuusluokka > 4 standardin DIN V 4165-100 mukaisesti Teräsbetonialus aukeamis- ja pysäköintialueella	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Vahvistetut kevytbetonilaatat DIN EN 4166 väh. irtotiheysluokka > 0,65 tai lujuusluokka P4.4, Teräsbetonialus aukeamis- ja pysäköintialueella	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Ruuvattava asennus sisäänkäynti- ja seinätiivisteeseen. Kaikki mitat mm
Ohje: Huomio! Kevytbetonin tapauksessa teräsbetonilattia on pakollinen avautumis- ja pysäköintialueella

TEKNISET TIEDOT

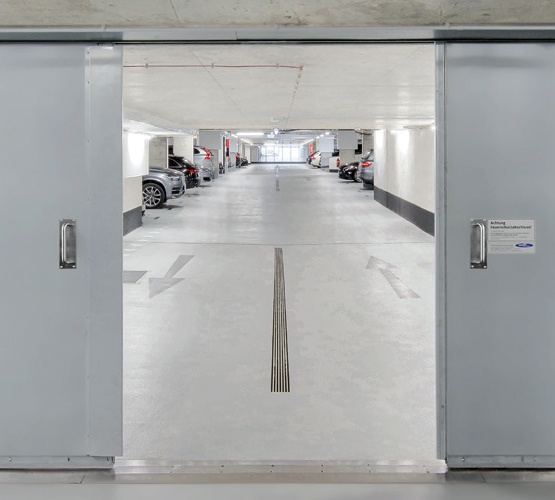

PALO- JA SAVUSUOJALIUKUOVI EI2 30 1- JA 2-LEHTINEN

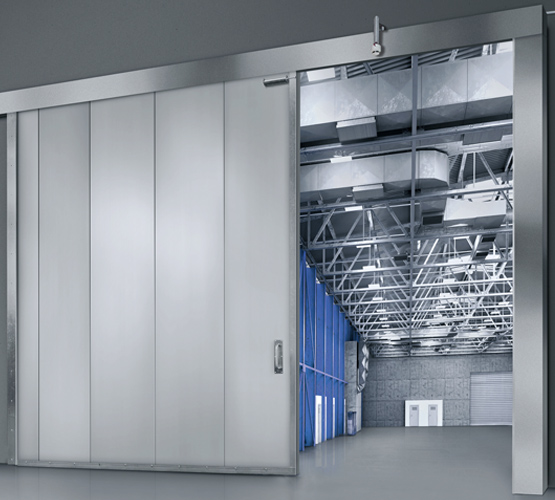

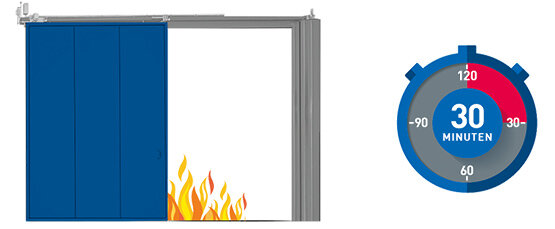

Palo- ja savusuojaliukuovi EI2 30
1-lehtinen

		EI ₂ 30 1-leht.	EI ₂ 30 2-leht.
Ominaispiirteet
yksilehtinen		•	–
kaksilehtinen		–	•
Koko lehti elementtirakenteena		•	•
Ovilehti- ja reunaprofiilit galvanoituja		•	•
Luokitus (Hyväksyntä)		Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti	Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti

Toteutukset
Savusuojaus Sa (koko lehti)		º 8 500 x 6 000 mm saakka • Saksassa (8 500 x 6 000 mm saakka)	Testausmenettelyssä
Savusuojaus S200 (koko lehti)*		º maks. 26,8 m2 saakka	Testausmenettelyssä
Oven sulkeutumisjarrulla (säteittäinen vaimennin)		•	•
Myös aukipitojärjestelmällä		º	º

Kuvaus
Hyväksytyt mitat		Valoaukko valmiin lattian yläreunasta 1 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2	Valoaukko valmiin lattian yläreunasta 2 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2
Ovilehti: Paksuus noin 72 mm, pelti 0,75 mm, elementin paino noin 54 kg/m2		•	•

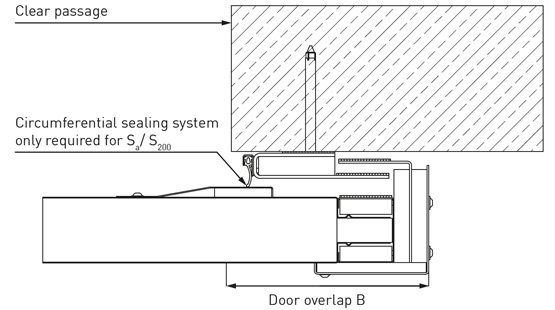

Vaaditaan ovilehtien vapaan käyntiaukon päällekkäisyys	molemmilla puolilla on	≥ 150 ovisisäänkäynnissä ≥ 190 pysäköintialueella	≥ 190 pysäköintialueella
	Laskussa	≥ 120	≥ 120
	Loivassa laskussa	≥ 120	≥ 120
Pysäköintialue avatulle ovelle		(paino edessä) LD + 490	joka lehdelle puolet LD + 600:sta
Vaadittu putoamiskorkeus	Normaalipudotus-seinäasennus	≥ 250	≥ 250
	Matala pudotus-kattoasennus	≥ 150	≥ 150
	Matala kattoasennus: Paikan päällä tehtävä päätykansi	≥ 150	≥ 150
Vaadittu pysäköintialueella olevien tukien etäisyys paloseinästä	Ilman käyntiovea	≥ 200	≥ 200
	Käyntiovella	≥ 230	≥ 230
Avaus- ja pysäköintialueen kynnys		Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan	Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan

Lisäpalvelut
Käyntiovi Sa sis. ovensulkijan		º	º
Käyntiovi S200 sis. ovensulkijan		º maks. 26,8 m2 saakka	—
Käyntiovi paljastuu		—	—
Koukkusalvan lukko		º	º
Matala sivutulopaneeli		—	—
Matala lasku		º	º
Matala kattoasennus		º	º
Sähköinen avautumisapu		º	º
Lasitus		—	—
Vapaakäyntitoiminto		—	—
Katto-/syvennysläpät		—	—
Turvajarrupalkki		—	—

SELITE

Kaikki mitat mm, LD = vapaan kulkuaukon mitta, OKF = valmiin lattian yläreuna, • = vakio, º = valinnainen, — = ei tällä hetkellä saatavana

Toiminnan apuvälineet ja erikoisvarusteet tilauksesta

Ohje:

Ylempi vaakasuora savutiiviste työntyy noin 40 mm vapaaseen käytävään. Huomaa, että pääntila on erilainen.

* Paneeliliitosten yksipuolinen saumaus vaaditaan S200-oville ≥ 15,1 m2 ja S200-oville käyntiovella

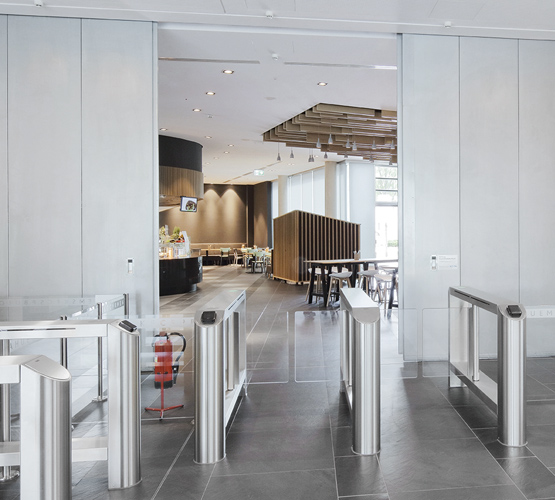

PALO- JA SAVUSUOJALIUKUOVI EI2 60 1- JA 2-LEHTINEN

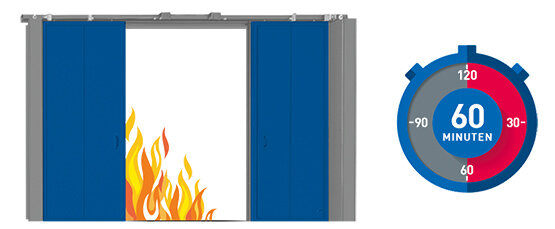

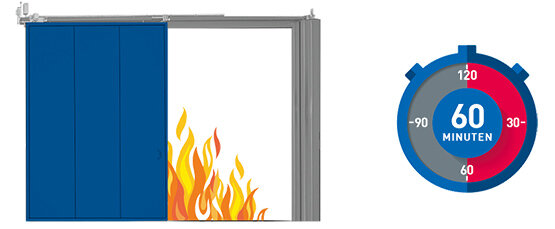

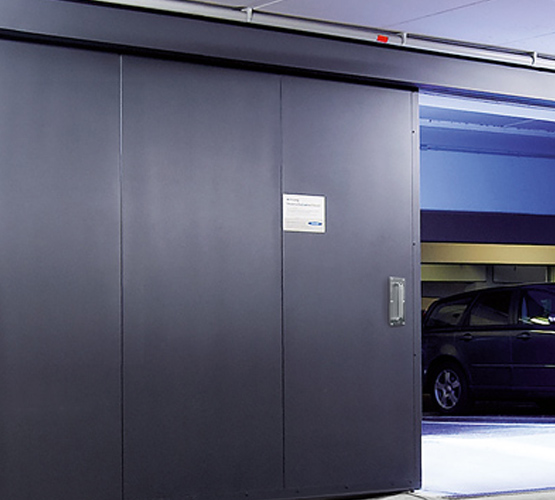

Palo- ja savusuojaliukuovi EI2 60
1-lehtinen

Palo- ja savusuojaliukuovi EI2 60
2-lehtinen

		EI ₂ 60 1-leht.	EI ₂ 60 2-leht.
Ominaispiirteet
yksilehtinen		•	–
kaksilehtinen		–	•
Koko lehti elementtirakenteena		•	•
Ovilehti- ja reunaprofiilit galvanoituja		•	•
Luokitus (Hyväksyntä)		Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti	Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti

Toteutukset
Savusuojaus Sa (koko lehti)		º 8 500 x 6 000 mm saakka • Saksassa (8 500 x 6 000 mm saakka)	Testausmenettelyssä
Savusuojaus S200 (koko lehti)		º maks. 26,8 m2 saakka	Testausmenettelyssä
Oven sulkeutumisjarrulla (säteittäinen vaimennin)		•	•
Myös aukipitojärjestelmällä		º	º

Kuvaus
Hyväksytyt mitat		Valoaukko valmiin lattian yläreunasta 1 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2	Valoaukko valmiin lattian yläreunasta 2 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2
Ovilehti: Paksuus noin 72 mm, pelti 0,75 mm, elementin paino noin 54 kg/m2		•	•
Vaaditaan ovilehtien vapaan käyntiaukon päällekkäisyys	molemmilla puolilla on	≥ 150 ovisisäänkäynnissä ≥ 190 pysäköintialueella	≥ 190 pysäköintialueella
	Laskussa	≥ 120	≥ 120
	Loivassa laskussa	≥ 120	≥ 120
Pysäköintialue avatulle ovelle		(paino edessä) LD + 490	joka lehdelle puolet LD + 600:sta
Vaadittu putoamiskorkeus	Normaalipudotus-seinäasennus	≥ 250	≥ 250
	Matala pudotus-kattoasennus	≥ 150	≥ 150
	Matala kattoasennus: Paikan päällä tehtävä päätykansi	≥ 150	≥ 150
Vaadittu pysäköintialueella olevien tukien etäisyys paloseinästä	Ilman käyntiovea	≥ 200	≥ 200
	Käyntiovella	≥ 230	≥ 230
Avaus- ja pysäköintialueen kynnys		Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan	Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan

Lisäpalvelut
Käyntiovi Sa sis. ovensulkijan		º	º
Käyntiovi S200 sis. ovensulkijan		º maks. 26,8 m2 saakka	—
Käyntiovi paljastuu		—	—
Koukkusalvan lukko		º	º
Matala sivutulopaneeli		—	—
Matala lasku		º	º
Matala kattoasennus		º	º
Sähköinen avautumisapu		º	º
Lasitus		—	—
Vapaakäyntitoiminto		—	—
Katto-/syvennysläpät		—	—
Turvajarrupalkki		—	—

SELITE

Kaikki mitat mm, LD = vapaan kulkuaukon mitta, OKF = valmiin lattian yläreuna, • = vakio, º = valinnainen, — = ei tällä hetkellä saatavana

Toiminnan apuvälineet ja erikoisvarusteet tilauksesta

Ohje:

Ylempi vaakasuora savutiiviste työntyy noin 40 mm vapaaseen käytävään. Huomaa, että pääntila on erilainen.

* Paneeliliitosten yksipuolinen saumaus vaaditaan S200-oville ≥ 15,1 m2 ja S200-oville käyntiovella

PALO- JA SAVUSUOJALIUKUOVI EI2 90 1- JA 2-LEHTINEN

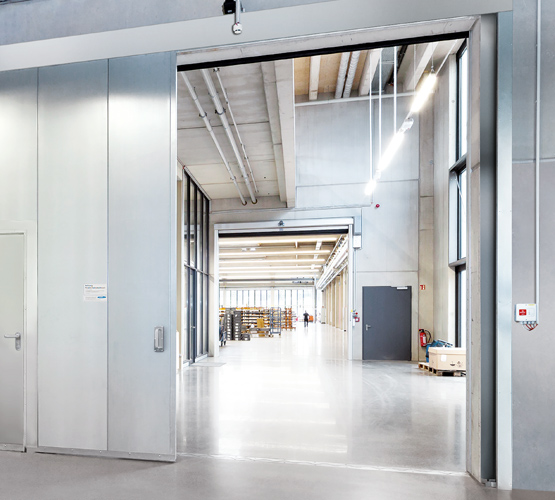

Palo- ja savusuojaliukuovi EI2 90
1-lehtinen

Palo- ja savusuojaliukuovi EI2 90
2-lehtinen

		EI ₂ 90 1-leht.	EI ₂ 90 2-leht.
Ominaispiirteet
yksilehtinen		•	–
kaksilehtinen		–	•
Koko lehti elementtirakenteena		•	•
Ovilehti- ja reunaprofiilit galvanoituja		•	•
Luokitus (Hyväksyntä)		Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti	Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti

Toteutukset
Savusuojaus Sa (koko lehti)		º 8 500 x 6 000 mm saakka • Saksassa (8 500 x 6 000 mm saakka)	Testausmenettelyssä
Savusuojaus S200 (koko lehti)		º maks. 26,8 m2 saakka	Testausmenettelyssä
Oven sulkeutumisjarrulla (säteittäinen vaimennin		•	•
Myös aukipitojärjestelmällä		º	º

Kuvaus
Hyväksytyt mitat		Valoaukko valmiin lattian yläreunasta 1 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2	Valoaukko valmiin lattian yläreunasta 2 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2
Ovilehti: Paksuus noin 72 mm, pelti 0,75 mm, elementin paino noin 54 kg/m2		•	•
Vaaditaan ovilehtien vapaan käyntiaukon päällekkäisyys	molemmilla puolilla on	≥ 150 ovisisäänkäynnissä ≥ 190 pysäköintialueella	≥ 190 pysäköintialueella
	Laskussa	≥ 120	≥ 120
	Loivassa laskussa	≥ 120	≥ 120
Pysäköintialue avatulle ovelle		(paino edessä) LD + 490	joka lehdelle puolet LD + 600:sta
Vaadittu putoamiskorkeus	Normaalipudotus-seinäasennus	≥ 250	≥ 250
	Matala pudotus-kattoasennus	≥ 150	≥ 150
	Matala kattoasennus: Paikan päällä tehtävä päätykansi	≥ 150	≥ 150
Vaadittu pysäköintialueella olevien tukien etäisyys paloseinästä	Ilman käyntiovea	≥ 200	≥ 200
	Käyntiovella	≥ 230	≥ 230
Avaus- ja pysäköintialueen kynnys		Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan	Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan

Lisäpalvelut
Käyntiovi Sa sis. ovensulkijan		º	º
Käyntiovi S200 sis. ovensulkijan		º maks. 26,8 m2 saakka	—
Käyntiovi paljastuu		—	—
Koukkusalvan lukko		º	º
Matala sivutulopaneeli		—	—
Matala lasku		º	º
Matala kattoasennus		º	º
Sähköinen avautumisapu		º	º
Lasitus		—	—
Vapaakäyntitoiminto		—	—
Katto-/syvennysläpät		—	—
Turvajarrupalkki		—	—

SELITE

Kaikki mitat mm, LD = vapaan kulkuaukon mitta, OKF = valmiin lattian yläreuna, • = vakio, º = valinnainen, — = ei tällä hetkellä saatavana

Toiminnan apuvälineet ja erikoisvarusteet tilauksesta

Ohje:

Ylempi vaakasuora savutiiviste työntyy noin 40 mm vapaaseen käytävään. Huomaa, että pääntila on erilainen.

* Paneeliliitosten yksipuolinen saumaus vaaditaan S200-oville ≥ 15,1 m2 ja S200-oville käyntiovella

PALO- JA SAVUSUOJALIUKUOVI EI2 120 1- JA 2-LEHTINEN

Palo- ja savusuojaliukuovi EI2 120
1-lehtinen

Palo- ja savusuojaliukuovi EI2 120
2-lehtinen

		EI ₂ 120 1-leht.	EI ₂ 120 2-leht.
Ominaispiirteet
yksilehtinen		•	–
kaksilehtinen		–	•
Koko lehti elementtirakenteena		•	•
Ovilehti- ja reunaprofiilit galvanoituja		•	•
Luokitus (Hyväksyntä)		Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti	Vastaa standardeja DIN EN 16034 ja DIN EN 13241; virallinen testauskeskus on testannut palosuojausominaisuudet standardin DIN EN 1634-1 mukaisesti

Toteutukset
Savusuojaus Sa (koko lehti)		º 8 500 x 6 000 mm saakka • Saksassa (8 500 x 6 000 mm saakka)	Testausmenettelyssä
Savusuojaus S200 (koko lehti)		º maks. 26,8 m2 saakka	Testausmenettelyssä
Oven sulkeutumisjarrulla (säteittäinen vaimennin)		•	•
Myös aukipitojärjestelmällä		º	º

Kuvaus
Hyväksytyt mitat		Valoaukko valmiin lattian yläreunasta 1 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2	Valoaukko valmiin lattian yläreunasta 2 000 x 2 000 mm – 8 500 x 6 000 mm (maks. 50 m2
Ovilehti: Paksuus noin 72 mm, pelti 0,75 mm, elementin paino noin 54 kg/m2		•	•
Vaaditaan ovilehtien vapaan käyntiaukon päällekkäisyys	molemmilla puolilla on	≥ 150 ovisisäänkäynnissä ≥ 190 pysäköintialueella	≥ 190 pysäköintialueella
	Laskussa	≥ 120	≥ 120
	Loivassa laskussa	≥ 120	≥ 120
Pysäköintialue avatulle ovelle		(paino edessä) LD + 490	joka lehdelle puolet LD + 600:sta
Vaadittu putoamiskorkeus	Normaalipudotus-seinäasennus	≥ 250	≥ 250
	Matala pudotus-kattoasennus	≥ 150	≥ 150
	Matala kattoasennus: Paikan päällä tehtävä päätykansi	≥ 150	≥ 150
Vaadittu pysäköintialueella olevien tukien etäisyys paloseinästä	Ilman käyntiovea	≥ 200	≥ 200
	Käyntiovella	≥ 230	≥ 230
Avaus- ja pysäköintialueen kynnys		Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan	Vaaditaan vain S200-savutiiviille oville: Sisäänpääsy: Lattiaan upotettu kynnys vain kohteessa ennen oven asentamista, neuvoteltava Novofermin kanssa Päälleasennus: Valmiiden lattioiden tasaisuustoleranssi kynnyksen ollessa paikallaan aukko- ja pysäköintialueella DIN 18202, taulukko 3, rivi 4 mukaan Valinnainen: Ei kynnystä tasaisille, sileille lattioille ilman saumoja aukosta varastotilaan

Lisäpalvelut
Käyntiovi Sa sis. ovensulkijan		º	º
Käyntiovi S200 sis. ovensulkijan		º maks. 26,8 m2 saakka	—
Käyntiovi paljastuu		—	—
Koukkusalvan lukko		º	º
Matala sivutulopaneeli		—	—
Matala lasku		º	º
Matala kattoasennus		º	º
Sähköinen avautumisapu		º	º
Lasitus		—	—
Vapaakäyntitoiminto		—	—
Katto-/syvennysläpät		—	—
Turvajarrupalkki		—	—
