Aluminium-Außentüren Thermo EI 30

Tür- und Wandelemente für transparente Strukturen

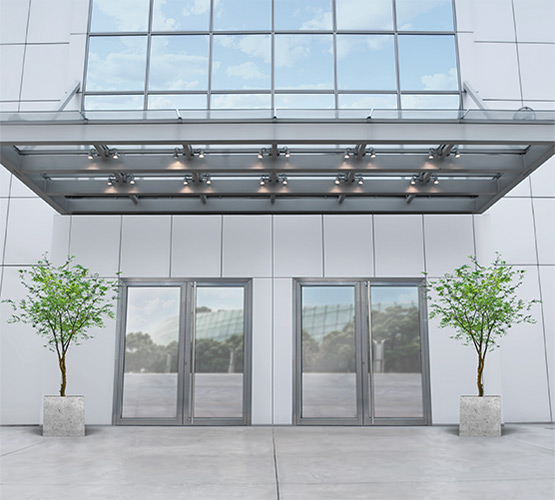

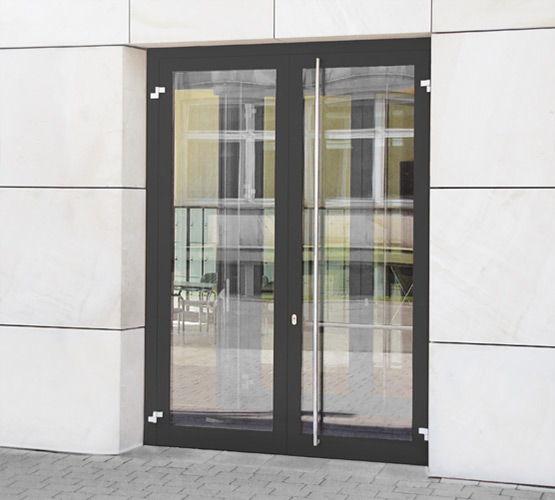

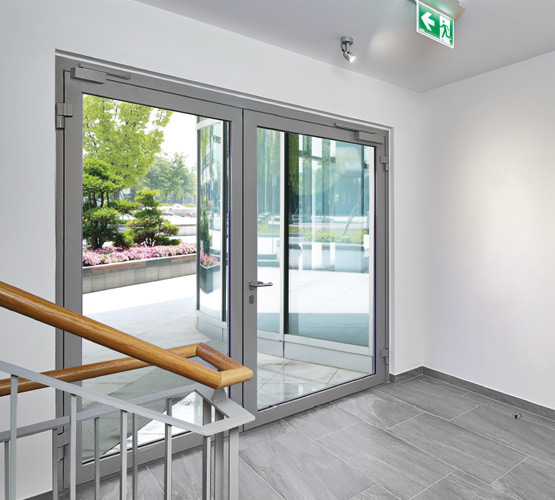

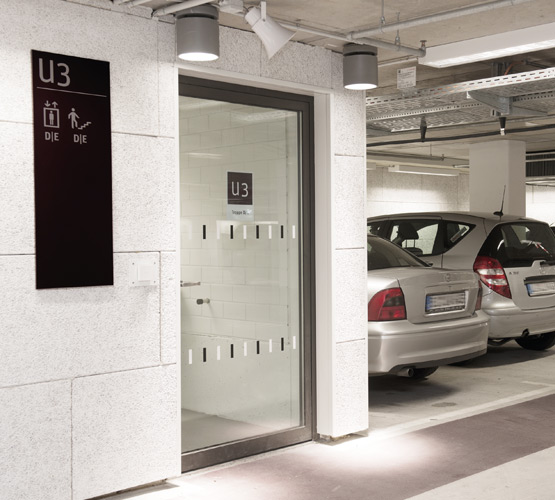

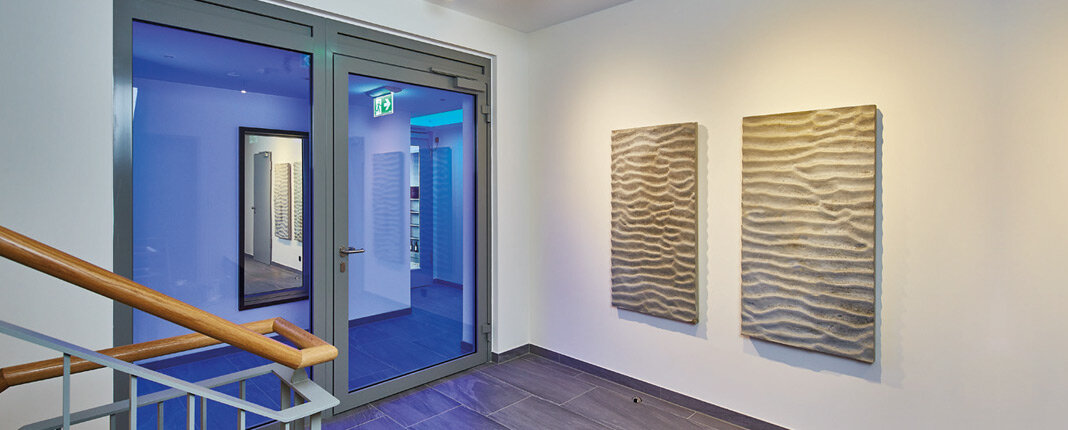

NovoFire® Thermo Alu-/ Brandschutztür für außen
Das System beruht auf stabilen NovoFire® Hohlprofilen mit 4 mm Wandstärke, mit einer Bautiefe von 90 mm, geeignet auch für großzügige lichte Durchgangsmaße. Die 30-minütige Feuerwiderstandszeit und hochwärmedämmenden Eigenschaften der Konstruktion werden durch das Einbringen von einem von Novoferm entwickelten Brandschutz- Isolator erreicht. Durch Zusammenstellung von Ausstattungskomponenten lassen sich maßgeschneiderte Anforderungen an die Gebäudesicherheit realisieren.

Ihre Vorteile im Überblick!

Thermisch getrenntes Profil-System
Konstruktion gemäß DIN EN ISO 10077-1 mit einem Wärmedurchgangskoeffizienten von UD = 1,7 - 2,2 W/m²K
Stabile Aluminiumprofile mit 4 mm Wandstärke
Barrierefreie Schwellenvariante
Unauffällige Verglasungsdichtungen
Vielseitig gestaltbar in Farbgebung, Oberflächen und Füllungen
Abrundung des Novoferm-Türprogramms für die Lieferung „aus einer Hand”

Details zu NovoFire® Thermo

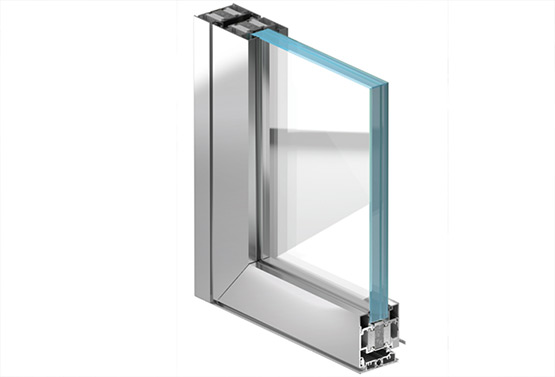

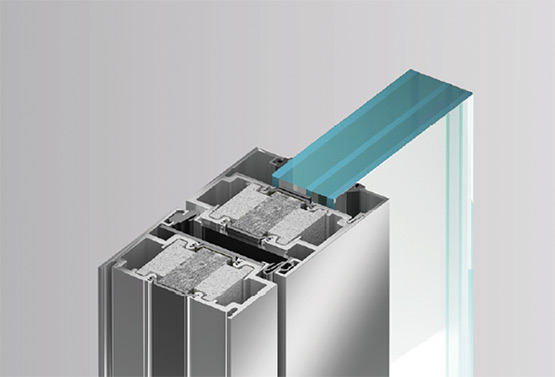

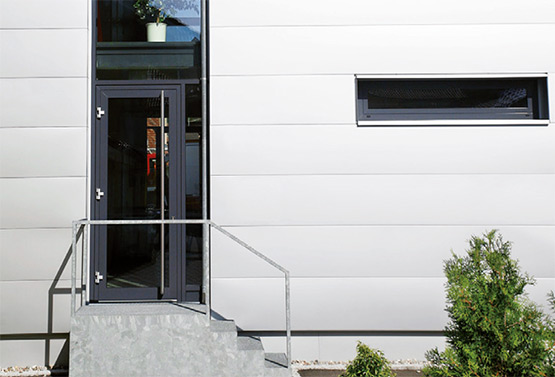

Konstruktion
Stabile Rahmen-Flügel-Kombination mit 4 mm Wandstärke. Hohe Isolation im Brandfall EI₁30 C5.

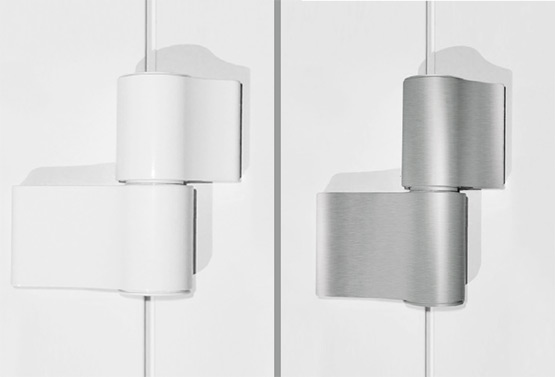

Beschläge
Maximale Flexibilität und Kompatibilität bei Beschlags- und Zubehörartikeln. Es können der Anwendung entsprechend Komponenten ausgewählt werden. Die stabilen zweiteiligen Aufschraubbänder sind in unterschiedlichen Farben erhältlich: E6/ EV1 = Standard, RAL nach Wahl und in Edelstahloptik.

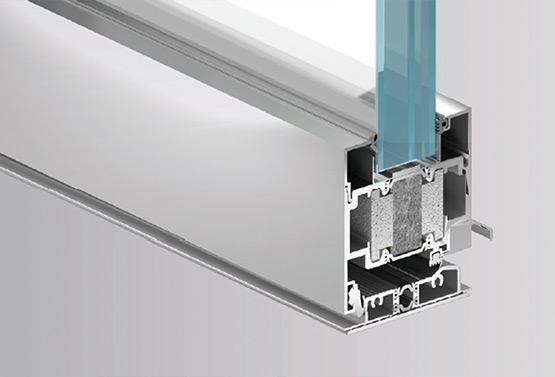

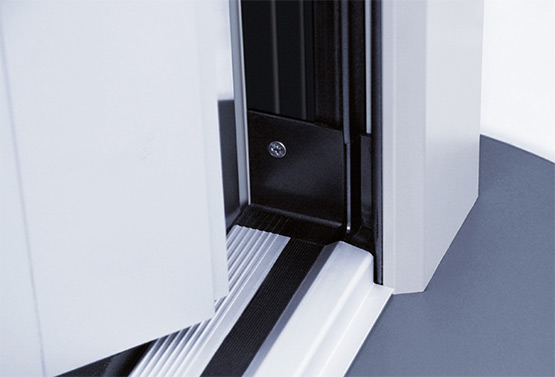

Türschwelle
Die barrierefreie Schwellenvariante mit 19 mm Einbauhöhe und verdeckt liegender Befestigung sorgt für einen optisch fließenden Übergang von außen nach innen und kann durch ein spezielles Basisprofil in Alt- und Neubauten eingesetzt werden.

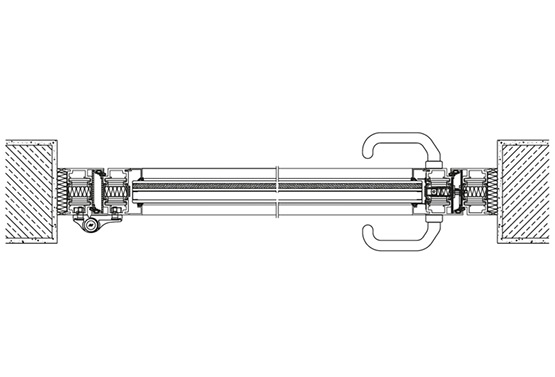

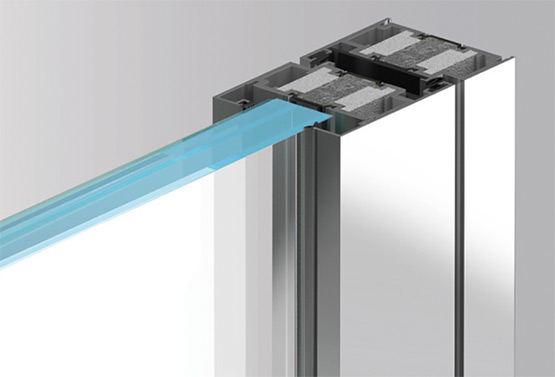

Profilabmessungen
Die nachstehenden angegebenen Profile bzw. Profilabmessungen sind Mindestanforderungen. Abweichend hiervon ist es jedoch möglich, dass aus statischen Gründen verstärkte Profile eingesetzt werden. (*)

(*)

Profilbautiefen
Flügelrahmen (Tür): 90 mm

Profilansichtsbreiten, Tür
Türrahmen inkl. Türflügel (einheitlich zum Brandschutzsystem NovoFire®): 150 mm
Türsockel (einheitlich zum Brandschutzsystem NovoFire®): 98 mm

Technische Merkmale

Fugendurch-
lässigkeit bis Klasse 3

Schlagregen
bis Klasse 4A

Verglasung
36 - 52 mm

Barrierefreie
Schwelle (19 mm)

U_D = 1,7-2,2 W/(m²K)

1-flg. Klasse C2/ B2
2-flg. Klasse C3/ B3

Technik zu System NovoFire® Thermo

System NovoFire® Thermo nach EN16034

EI30-1-Tür und EI30-2-Tür

1-flügelige und 2-flügelige NovoFire® Thermo
Widerstandsklasse		EI₁30 C5	EI₁30 C5
Typbezeichnung		NovoFire® Thermo 1-flügelig	NovoFire® Thermo 2-flügelig
Modelle
Türen und Festelemente mit Verglasung		•	•

Elementaufteilung
Schrägen		-	-
Rundbögen		-	-
Aussparungen		-	-
Winkel		-	-
Verbreiterungen		•	•

Maße
Rohbaumaß (Größere Abmessungen durch Verwendung von Rahmenvarianten möglich)	Breite min. – max.	720 - 1440	1420 - 2840
	Höhe min. – max.	1960 - 2620	1960 - 2620
Rahmenaußenmaß (Größere Abmessungen durch Verwendung von Rahmenvarianten möglich)	Breite min. – max.	700 - 1400	1400 - 2800
	Höhe min. – max.	1950 - 2600	1950 - 2600
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	550 - 1250	1270 - 2650
	Höhe min. – max.	1875 - 2525	1875 - 2525

Türblatt
Bautiefe 90 150 98 20 - 140		90	90
Ansicht		150	150
Sockelhöhe	Breite min. – max.	98	98
Klebesprosse	Breite min. – max.	20 - 140	20 - 140

Wände
Mauerwerk		> 180	> 180
Beton		≥ 180	≥ 180
Porenbetonblock- oder plansteine		≥ 180	≥ 180
Porotonziegel		≥ 250	≥ 250

Techniche Merkmale (Klasse 3)		Einwärts öffnend	Einwärts öffnend
Luftdurchlässigkeit nach DIN EN 12207		Klasse 3	Klasse 3
Schlagregendichtheit nach DIN EN 12208		Klasse 3A	Klasse 4A
Widerstandsfähigkeit bei Windlast nach DIN EN 12210		C2/ B2	C3/ B3
Bedienkräfte nach DIN EN 12217		Klasse 2	Klasse 2

Techniche Merkmale (Klasse 2)		Einwärts öffnend	Einwärts öffnend
Luftdurchlässigkeit nach DIN EN 12207		Klasse 2A	Klasse 3
Schlagregendichtheit nach DIN EN 12208		Klasse 4A	Klasse 4A
Widerstandsfähigkeit bei Windlast nach DIN EN 12210		C2/ B2	C3/ B3
Bedienkräfte nach DIN EN 12217		Klasse 2	Klasse 2

Füllungen
Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1.1 W/ m²K)		1138 x 2382	1202 x 2382

Prüfzeugnis-/ Zulassungsnummern		Geprüft nach EN 1634 CE-Kennzeichnung nach EN 16034	Geprüft nach EN 1634 CE-Kennzeichnung nach EN 16034

Alle Angaben in mm • möglich - nicht möglich

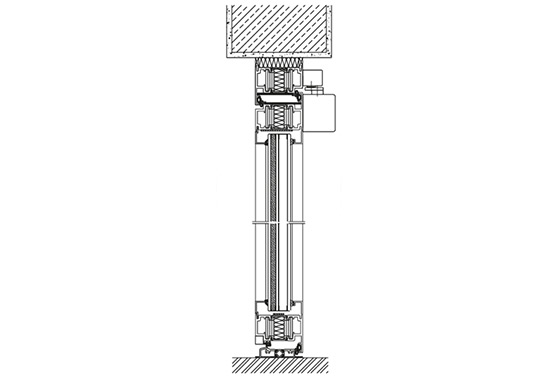

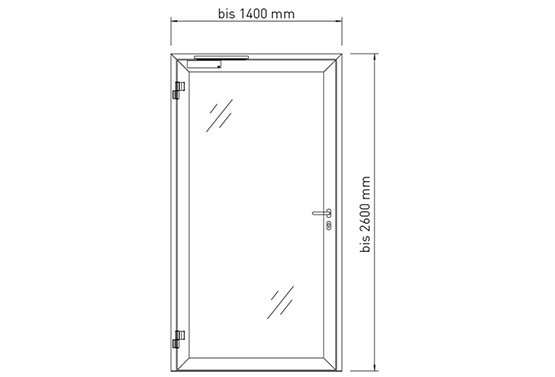

1-flügelig NovoFire® Thermo

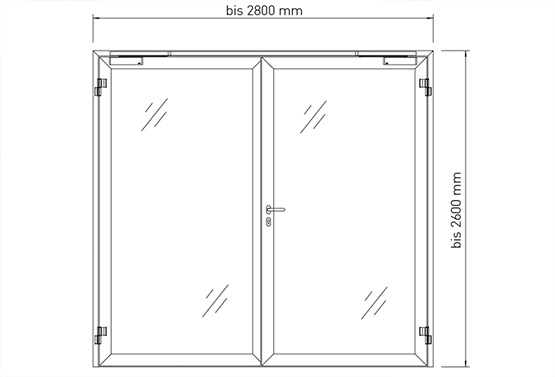

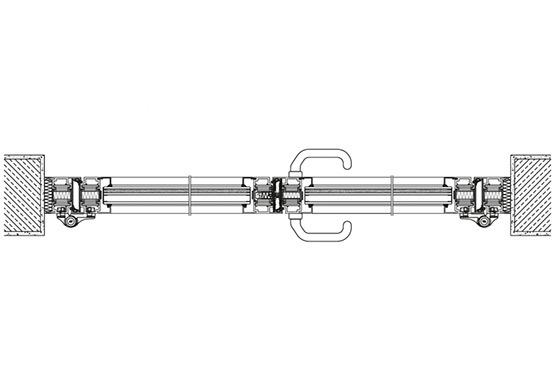

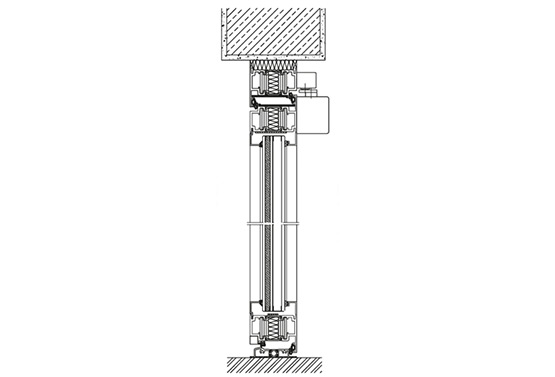

2-flügelige NovoFire® Thermo

Wärmedurchgangskoeffizient NovoFire® Thermo EI130 C5

1-flügelige NovoFire® Thermo

		Breite in mm
Höhe in mm	Baurichtmaße	700	800	900	1000	1100	1200	1300	1400
	1800	2,2	2,1	2,0	2,0	1,9	1,9	1,8	1,8
	1900	2,2	2,1	2,0	1,9	1,9	1,9	1,8	1,8
	2000	2,2	2,1	2,0	1,9	1,9	1,8	1,8	1,8
	2100	2,2	2,1	2,0	1,9	1,9	1,8	1,8	1,8
	2200	2,2	2,1	2,0	1,9	1,9	1,8	1,8	1,8
	2300	2,1	2,0	2,0	1,9	1,9	1,8	1,8	1,8
	2400	2,1	2,0	2,0	1,9	1,9	1,8	1,8	1,7
	2500	2,1	2,0	2,0	1,9	1,8	1,8	1,8	1,7
	2600	2,1	2,0	2,0	1,9	1,8	1,8	1,8	1,7

2-flügelige NovoFire® Thermo

		Breite in mm
Höhe in mm	Baurichtmaße	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800
	1800	2,0	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,7
	1900	2,0	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,8	1,7	1,7
	2000	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7
	2100	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7
	2200	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7
	2300	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7
	2400	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7	1,7
	2500	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7	1,7
	2600	2,0	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7	1,7
