NovoFire® Aluminium-Systeme

Systeme für Türen und Wände

NovoFire® Profilrahmensysteme aus Aluminium sind wie geschaffen für den modernen Objektbau. Mit eleganten Oberflächen, zeitlosem Design und zahlreichen Varianten bieten sie dem ambitionierten Architekten und Planer schier unbegrenzte Möglichkeiten bei der Gestaltung von transparenten Feuer- und Rauchschutzabschlüssen im Innenbereich. Dabei sind ein- und zweiflügelige Türen mit Oberlichtern und Seitenteilen überaus vielfältig miteinander kombinierbar.

NovoFire®-Systeme sind mit ihrer Profilwandstärke von 4 mm besonders stabil und mit nur einem mittig verankerten Brandschutzkern äußert kompakt konstruiert. So ergibt sich dann auch für alle Ausführungen eine einheitlich gleiche Ansichtsbreite von 150 mm. Auf vielfachen Wunsch neu im Programm ist die Oberfläche „Aluminium eloxiert” in Edelstahloptik.

Ihre Vorteile im Überblick!

Rauchdichtigkeit nach DIN 18095
Feuerwiderstandsklassen T30 (EI2 30) / F30 oder T90 (EI2 90) / F90 nach DIN 4102
Einbruchhemmung nach DIN EN V1627 für T30 (EI2 30)-Türen in den Klassen RC1 (WK1) oder RC2 (WK2), optional auch RC3 (WK3)
Ein- oder zweiflügelige Rauch- / Brandschutztüren kombinierbar mit Festelementen in beliebiger Sprossenaufteilung bis 4,0 m (F90) bzw. 5,0 m (F30) Höhe
Obentürschließer, E-Öffner oder auch Anti-Panik-Funktionen nach DIN EN 179 oder DIN EN 1125 sind integrierbar
Durchgehende Ansichtsgleichheit aller Systeme und beliebige Kombinierbarkeit von Türen, Seitenteilen und Oberlichtern
Zargen- und Türprofil liegen flächenbündig nebeneinander
Zahlreiche Einsatzmöglichkeiten und maximale Gestaltungsfreiheit

Details zu NovoFire® Aluminium-Systeme

Systembeschreibung

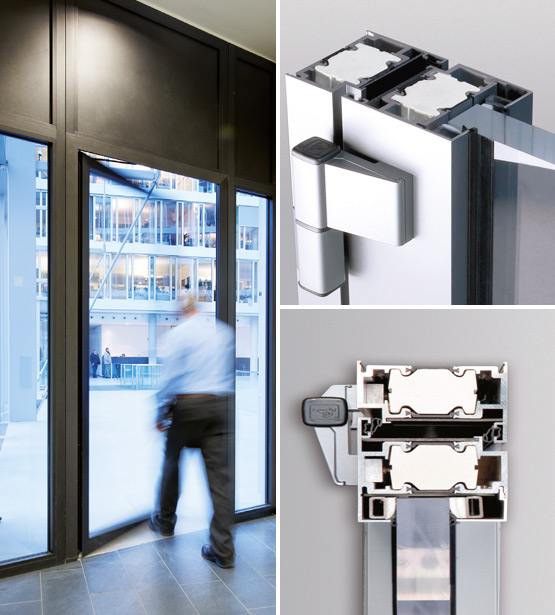

Aluminium-Türelement aus Einkammer-Hohlprofilen. Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft. Ansichtsbreite Rahmen und Flügel 150 mm, Sockelhöhe 98 - 238 mm, Bautiefe 74 mm (T30 (EI₂ 30)) bzw. 90 mm (T90 (EI₂ 90)). Das Flügelmaß des Standflügels darf bei zweiflügeligen Türen 500 mm nicht unterschreiten. Elemente vorgerichtet für die Montage.

Beschläge
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Der Standflügel wird über die obere Verriegelung mit einem Falztreibriegel gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich. Gleitschienenobentürschließer nach DIN EN 1154, z. B. GEZE TS 5000 / Dorma TS 93, integrierte Türschließsysteme (Dorma ITS 96) bei RS und T30, Drehflügeltürantrieb nach DIN 18263 / DIN 18650.

Bänder
Zwei 2-teilige Aluminium-Anschraubbänder je Flügel, dreidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügelantrieb empfehlen wir drei Bänder. Auf Wunsch sind statt Anschraubbändern auch Rollenbänder erhältlich.

Oberfläche
Eloxiert, Edelstahloptik oder pulverbeschichtet endlackiert (RAL Classic nach Wahl).

Verglasung
Sicherheitsglas VSG bzw. ESG. Verglasungsvarianten und Paneelfüllungen, Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, Trockenverglasung mit EPDM-Dichtungen.

Festverglasung
Flächenbündige Anschlüsse an die Tür, alternativ alleinstehend möglich, wahlweise Schrägen oder T-Anschlüsse. Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Brandschutzverglasung durchlaufen.

Rohrrahmentüren mit Sonderausstattungen

... in dekorativen Varianten

Geprüfter Rauch- und Brandschutz ist die Basis, aber Sonderausstattungen prägen das Design. Genau damit wird NovoFire® jetzt zur Serie der vielen Möglichkeiten. Ob Holzdekor und -haptik oder getöntes Glas in verschiedenen Farben, mit einer individuellen Konfiguration lässt sich das System in jedes architektonische Konzept integrieren.

Ihre Vorteile im Überblick!

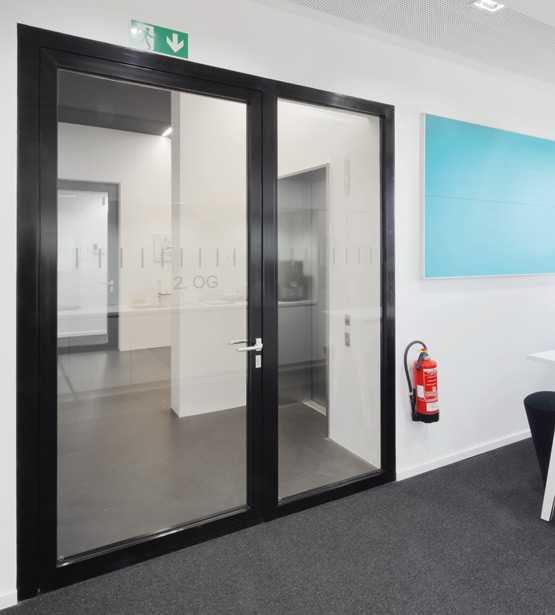

Ein- und zweiflügelige Türelemente möglich
Lieferbar in den Brandklassen RS, T30 (EI2 30) und T90 (EI2 90), geprüft nach DIN EN 1634-1 und DIN 4102
Türen sind unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN EN 1634-3 und DIN 18095 als Rauchschutztüren geprüft
Anschraubbänder und Rollenbänder für RS, T30 (EI2 30) und auch T90 (EI2 90)
Alle Ausführungen haben eine einheitlich gleiche Ansichtsbreite von 150 mm
Elemente werden vorgerichtet für die Montage ausgeliefert

Beschläge
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Standflügel standardmäßig über die obere Verriegelung des Gehflügels gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich.

Bänder
Nur zwei 3-teilige Rollenbänder je Flügel bis zu einer Türhöhe von 2.50 m, zweidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügelantrieb empfehlen wir drei Bänder. Weitere Bandvarianten wie Anschraubbänder (dreidimensional verstellbar) möglich.

Mit innovativen Elementen gestalten
Für ein gekonntes Zusammenspiel von Formen, Flächen und Materialien bieten die Rohrrahmentüren NovoFire® dem Planer und Bauherren allerbeste Voraussetzungen. Zum Beispiel mit einem Holzdekor, das mit seiner strukturierten Oberfläche so gut wie nicht von echtem Holz zu unterscheiden ist. Weitere Dekore im Metallic-Look und dazu getönte Verglasungen eröffnen höchst individuelle Lösungen im Spektrum zwischen technisch-kühl und natürlich-edel.

Attraktive Oberflächen

Aluminium eloxiert, Edelstahloptik oder pulverbeschichtet
endlackiert (RAL Classic nach Wahl)
Stahl pulverbeschichtet grundiert RAL 9002 (Grauweiß) oder
wahlweise endlackiert (RAL Classic nach Wahl)
Dekoroptiken und -haptiken von Naturmaterialien wie z.B. Holz

Technik zu Aluminium-Systemen

... für Rauchschutzausführung

RS-1-Tür, RS-2-Tür, Festverglasung „System NovoFire®“

Widerstandsklasse		Rauchschutz
Typenbezeichnung		NovoFire® Alu RS-1	NovoFire® RS-1 Kombi-Tür	NovoFire® RS-2	NovoFire® RS-Tür mit Festverglasung
Elementaufteilung
Schrägen		–	–	–	•
Rundbögen		–	–	–	–
Aussparungen		–	–	–	•
Winkel		–	–	–	–
Verbreiterung		•	•	•	•

Maße
Rohbaumaß	Breite min. – max.	624 - 1834*	keine Vorgaben	1500 - 3270*	unbegrenzt
Rohbaumaß	Höhe min. – max.	1750 - 3135*	keine Vorgaben	1755 - 3135*	max. 5015 ¹)²)
Rahmenaußenmaß ³)	Breite min. – max.	604 - 1804*	621 - 1821*	1470 - 3240*	unbegrenzt
Rahmenaußenmaß ³)	Höhe min. – max.	1740 - 3120*	1749 - 3129*	1740 - 3120*	max. 5000 ¹)²)
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	454 - 1414	454 - 1414	1320 - 2850	–
Lichter Durchgang bei 180° Öffnung	Höhe min. – max.	1665 - 2925	1665 - 2925	1665 - 2925	–

Türblatt
Bautiefe		74	74	74	74
Ansicht		150	159	150	75
Sockelhöhe		98 - 238	98 - 238	98 - 238	75 - 225
Kämpferprofil		98	98	98	98
Klebesprosse		20 - 140	20 - 140	20 - 140	20 - 140

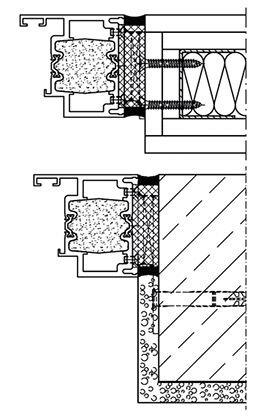

Wände
Mauerwerk		≥ 115	≥ 115	≥ 115	≥ 115
Beton		≥ 100	≥ 100	≥ 100	≥ 100
Porenbeton Block oder Plansteine		≥ 175	≥ 175	≥ 175	≥ 175
Porenbetonplatten		≥ 150	≥ 150	≥ 150	≥ 150
Ständerwände Riegel und Ständer aus Stahl		≥ 95	≥ 95	≥ 95	≥ 95
Ständerwände Riegel und Ständer aus Holz		≥ 105	≥ 105	≥ 105	≥ 105
bekleidetes und unbekleidet Stahl-Bauteil		•	•	•	•
bekleidetes Holz-Bauteil		•	•	•	•
Kombination Tür / Verglasung		•	•	•	•
Z-Zarge		–	–	–	–

Füllungen
Verglasung VSG bzw. ESG		1302 x 2782	1302 x 2782	1302 x 2782	•
Paneel		•	•	•	•
Glas / Paneel		•	•	•	•
Glaseinsatz	Nassverglasung	•	•	•	•
Glaseinsatz	Trockenverglasung	•	•	•	•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	•	•
mit Oberlicht		•	•	•	•
mit Seitenteil		•	•	•	•
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3		•	•	•	•
Schalldämmausführung maximal Rw,P (Rw,R)		42 (37)	–	42 (37)	–
Einbruchhemmung ³)		–	–	–	–
Wärmedurchgang Uf		–	–	–	–

Prüfzeugnis-/ Zulassungsnummern		P-120003623-10	P-120003623-10	P-120003623-10	P-120003623-10
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
* inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm
¹) nach statischer Anforderung
²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung:
   Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung.
   H < 3500 ohne Aussteifungsrohr, H < 4000 mit Alu.-Rohr 80 x 50 x 4,
   H < 4500 mit Alu.-Rohr 100 x 50 x 4, H < 5000 mit Alu.-Rohr 120 x 50 x 4
³) Anlehnung an dem System „System NovoFire® T30” möglich

Alle Maße in mm, RAM = Rahmenaußenmaß

... für Brandschutzausführung T30 (EI2 30)

T30-1 (EI2 30)-Tür, T30-2 (EI2 30)-Tür, F30-Brandschutzverglasung „System NovoFire®“

Widerstandsklasse		T30 (EI2 30) / F30
Typenbezeichnung		NovoFire® Alu T30-1	NovoFire® T30-1 Kombi-Tür	NovoFire® T30-2	NovoFire® F30 mit T30
Elementaufteilung
Schrägen		–	–	–	•
Rundbögen		–	–	–	–
Aussparungen		–	–	–	–
Winkel		–	–	–	–
Verbreiterung		•	•	•	•

Maße
Rohbaumaß	Breite min. – max.	634 - 1834*	811 - 3312*	1500 - 3270*	unbegrenzt
Rohbaumaß	Höhe min. – max.	1750 - 3135*	1915 - 3820*	1755 - 3135*	max. 5015 ¹)²)
Rahmenaußenmaß	Breite min. – max.	604 - 1804*	781 - 3282*	1470 - 3240*	unbegrenzt
Rahmenaußenmaß	Höhe min. – max.	1740 - 3120*	1900 - 3805*	1740 - 3120*	max. 5000 ¹)²)
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	454 - 1414	454 - 1414	1320 - 2850	–
Lichter Durchgang bei 180° Öffnung	Höhe min. – max.	1665 - 2925	1665 - 2616	1665 - 2925	–

Türblatt
Bautiefe		74	74	74	74
Ansicht		150	159	150	75
Sockelhöhe		98 - 238	98 - 238	98 - 238	75 - 225
Kämpferprofil		98	98	98	98
Klebesprosse		20 - 140	20 - 140	20 - 140	20 - 140

Wände
Mauerwerk		≥ 115	≥ 115	≥ 115	≥ 115
Beton		≥ 100	≥ 100	≥ 100	≥ 100
Porenbeton Block oder Plansteine		≥ 175	≥ 175	≥ 175	≥ 175
Porenbetonplatten		≥ 150	≥ 150	≥ 150	≥ 150
Ständerwände Riegel und Ständer aus Stahl		≥ 95	≥ 95	≥ 95	≥ 95
Ständerwände Riegel und Ständer aus Holz		–	–	–	–
bekleidetes und unbekleidet Stahl-Bauteil		•	•	•	•
bekleidetes Holz-Bauteil		•	•	•	•
Kombination Tür / Verglasung		•	•	•	•
Z-Zarge		–	–	–	–

Füllungen
Contrafl am 30 - 1 / Contrafl am 30 - V6 (Contrafl am 30 - V22) / Contrafl am 30 - V24 (Contrafl am 30 - V26) / Contrafl am 30 IGU max. Breite x Höhe		1302 x 2782 939 x 3000 2345 x 1219			2200 x 1400 2345 x 1219 1500 x 3000
Pyrostop Typ 30 - 1 / Pyrostop Typ 30 - 10 / Pyrostop Typ 30 - 2 / Pyrostop Typ 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso max. Breite x Höhe		1400 x 2577 2929 x 924			2929 x 924 1400 x 2577
Promaglas 30, Typ 1 / Promaglas 30, Typ 2 / Promaglas 30, Typ 20		1302 x 2782			1302 x 2782 2782 x 924
Paneel		•	•	•	•
Glas / Paneel		•	•	•	•
Glaseinsatz	Nassverglasung	•	•	•	•
Glaseinsatz	Trockenverglasung	•	•	•	•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	•	•
mit Oberlicht		•	•	•	•
mit Seitenteil		•	•	•	•
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102)		•	•	•	•
Schalldämmausführung maximal Rw,P (Rw,R)		40 (35)	–	40 (35)	–
Einbruchhemmung ³)		WK 1-3	WK 1-3	–	–
Wärmedurchgang Uf		–	–	–	–

Prüfzeugnis-/ Zulassungsnummern		Z-6.20-1845	Z-6.20-1845 Z-19.14-1769	Z-6.20-1845	Z-19.14-1769
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
* inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm
¹) nach statischer Anforderung
²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung:
   Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung.
   H ≤ 3500 ohne Aussteifungsrohr, H ≤ 4000 mit Alu.-Rohr 80 x 50 x 4,
   H ≤ 4500 mit Alu.-Rohr 100 x 50 x 4, H ≤ 5000 mit Alu.-Rohr 120 x 50 x 4
³) Anlehnung an dem System „System NovoFire® T30” möglich

Alle Maße in mm, RAM = Rahmenaußenmaß

... für Brandschutzausführung T90 (EI2 90)

T90-1 (EI2 90)-Tür, T90-2 (EI2 90)-Tür, F90-Brandschutzverglasung „System NovoFire®“

Widerstandsklasse		T90 (EI2 90) / F90
Typenbezeichnung		NovoFire® Alu T90-1	NovoFire® T90-2	NovoFire® F90 mit T90
Elementaufteilung
Schrägen		–	–	•
Rundbögen		–	–	–
Aussparungen		–	–	–
Winkel		–	–	–
Verbreiterung		•	•	•

Maße
Rohbaumaß	Breite min. – max.	624 - 1834*	1500 - 2730*	unbegrenzt
Rohbaumaß	Höhe min. – max.	1750 - 2610*	1750 - 2610*	max. 4015 ¹) ²)
Rahmenaußenmaß	Breite min. – max.	604 - 1710*	1470 - 2700*	unbegrenzt
Rahmenaußenmaß	Höhe min. – max.	1740 - 2600*	1740 - 2600*	max. 4000 ¹) ²)
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	454 - 1320	1320 - 2310	–
Lichter Durchgang bei 180° Öffnung	Höhe min. – max.	1665 - 2405	1665 - 2405	–

Türblatt
Bautiefe		90	90	90
Ansicht		150	150	75
Sockelhöhe		98 - 238	98 - 238	98 - 238
Kämpferprofil		98	98	98
Klebesprosse		20 - 140	20 - 140	20 - 140

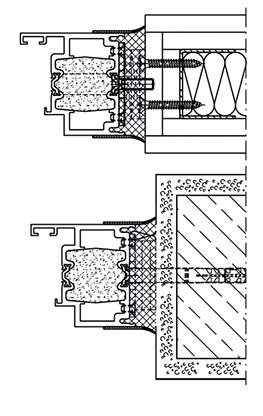

Wände
Mauerwerk		≥ 175	≥ 175	≥ 175
Beton		≥ 140	≥ 140	≥ 140
Porenbeton Block oder Plansteine		≥ 200	≥ 200	≥ 200
Porenbetonplatten		≥ 175	≥ 175	≥ 175
Ständerwände Riegel und Ständer aus Stahl		≥ 100	≥ 100	≥ 100
Ständerwände Riegel und Ständer aus Holz		–	–	–
bekleidetes Stahl-Bauteil		•	•	•
bekleidetes Holz-Bauteil		–	–	–
Kombination Tür / Verglasung		•	•	•
Z-Zarge		–	–	–

Füllungen
Contraflam 90	Breite x Höhe max.	1208 x 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Oberlicht	2347 x 939
	Seitenteil	939 x 2413
Pyrostop Typ 90-1	Breite x Höhe	1208 x ≤ 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Gesamtfläche	≤ 2,44 m²	≤ 2,44 m²
	Oberlicht	2347 x 939
	Seitenteil	939 x 2413
Pyrostop Typ 90-2	Breite x Höhe	1208 x ≤ 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Gesamtfläche	≤ 2,44 m²	≤ 2,44 m²
	Oberlicht	2347 x 939
	Seitenteil	939 x 2413
Paneel		•	•	•
Glas / Paneel		•	•	•
Glaseinsatz	Nassverglasung	•	•	•
Glaseinsatz	Trockenverglasung	•	•	•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	•
mit Oberlicht		•	•	•
mit Seitenteil		•	•	•
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102)		•	•	•
Schalldämmausführung maximal Rw,P (Rw,R)		42 (37)	42 (37)	–
Einbruchhemmung ³)		WK 1-3	WK 1-3	–
Wärmedurchgang Uf		–	–	–

Prüfzeugnis-/ Zulassungsnummern		Z-6.20-1836	Z-6.20-1836	Z-19.14-1771
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
* inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm
¹) nach statischer Anforderung
²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung:
   Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung.
   H ≤ 3500 ohne Aussteifungsrohr, H ≤ 4000 mit Alu.-Rohr 80 x 50 x 4,
   H ≤ 4500 mit Alu.-Rohr 100 x 50 x 4, H ≤ 5000 mit Alu.-Rohr 120 x 50 x 4

Alle Maße in mm, RAM = Rahmenaußenmaß

Montage

Montage einer Rohrrahmentür

Die Montage von Rohrrahmentüren können Sie sich bei Klick auf die Animation auf der linken Seite in animierter Form anschauen. In diesem Video verdeutlichen wird die einzelnen Montageschritte am Beispiel einer NovoFire(R) Alu T30 (EI2 30) visuell im Detail.

Zahlreiche weitere Animationen / Videos finden Sie im Novoferm YouTube-Channel:

https://www.youtube.com/user/NovofermVideos

Türen schnell montieren mit Novoferm-Brandschutzschaum

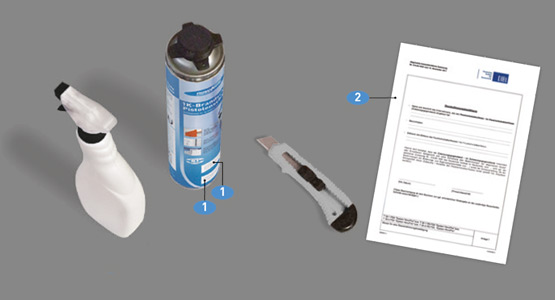

Novoferm Brandschutzschaum

Mit dem Brandschutzschaum von Novoferm lassen sich Profile und Zargen im Metallbau und Trockenbau deutlich schneller und sauberer hinterfüllen. Die üblichen Vorkenntnisse für den Einbau von Feuerschutztüren genügen dafür vollkommen. Die Dokumentation des zulassungskonformen Einbaus ist denkbar einfach.

Zu diesem Zweck befinden sich auf der Schaumdose leicht ablösbare Selbstklebe-Etiketten (1) , die einfach auf die Übereinstimmungsbestätigung (2) geklebt werden und alle erforderlichen Angaben enthalten. Einfacher, sauberer und schneller lassen sich Brandschutztüren heute nicht montieren.

Ihre Vorteile im Überblick!

Brandschutzschaum zur Profilrahmenhinterfüllung bei ein- und zweiflügeligen Rohrrahmentüren
Größenbereich: einflügelig bis 1563 x 3000 mm; zweiflügelig bis 3000 x 3000 mm inkl. Seiten- und Oberteilen als T- Element laut Zulassung
Entsprechend den Türtypen NovoFire® T30-1/-2-(RS)
Zulassung Nr. Z-6.20.1845, geprüft nach den Kriterien der EN 1634-1, zugelassen nach DIN 4102-5
Rauchschutztüren „SystemNovoFire® RS-1/2“ nach AbP P-120003623-10 können in allen Wandarten mit PU- bzw. Brandschutzschaum hinterfüllt werden (nicht dargestellt)

So einfach geht‘s:
Zwischenraum befeuchten ...

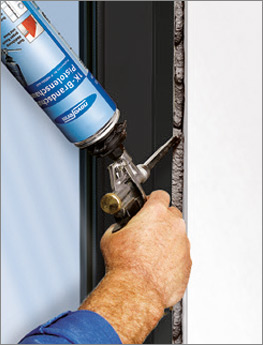

... mit Brandschutzschaum ausfüllen ...

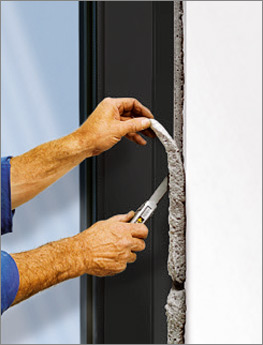

... nach dem Trocknen überstehenden Schaum entfernen ...

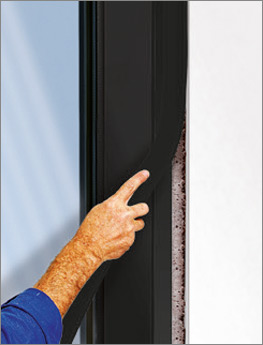

... Fuge abdecken.

Einbau in Beton, Mauerwerk und Montagewände

Flächenbündig T30 und rauchdicht
Freie Wahl unter zwei Montageverfahren:
• Durchsteckmontage
• Anschweißmontage
Bei rauchdichter Ausführung immer beidseitig versiegeln

T30 und rauchdicht mit Verleistung
Freie Wahl unter zwei Montageverfahren:
• Durchsteckmontage
• Anschweißmontage
Bei rauchdichter Ausführung immer beidseitig versiegeln

T30 mit Verleistung
Freie Wahl unter zwei Montageverfahren:
• Durchsteckmontage
• Anschweißmontage
Bei rauchdichter Ausführung immer beidseitig versiegeln

Einbau an bekleidete Stahlstützen

Flächenbündig T30 und rauchdicht
Freie Wahl unter zwei Montageverfahren:
• Durchsteckmontage
• Anschweißmontage
Bei rauchdichter Ausführung immer beidseitig versiegeln

Haben wir Ihr Interesse geweckt?
