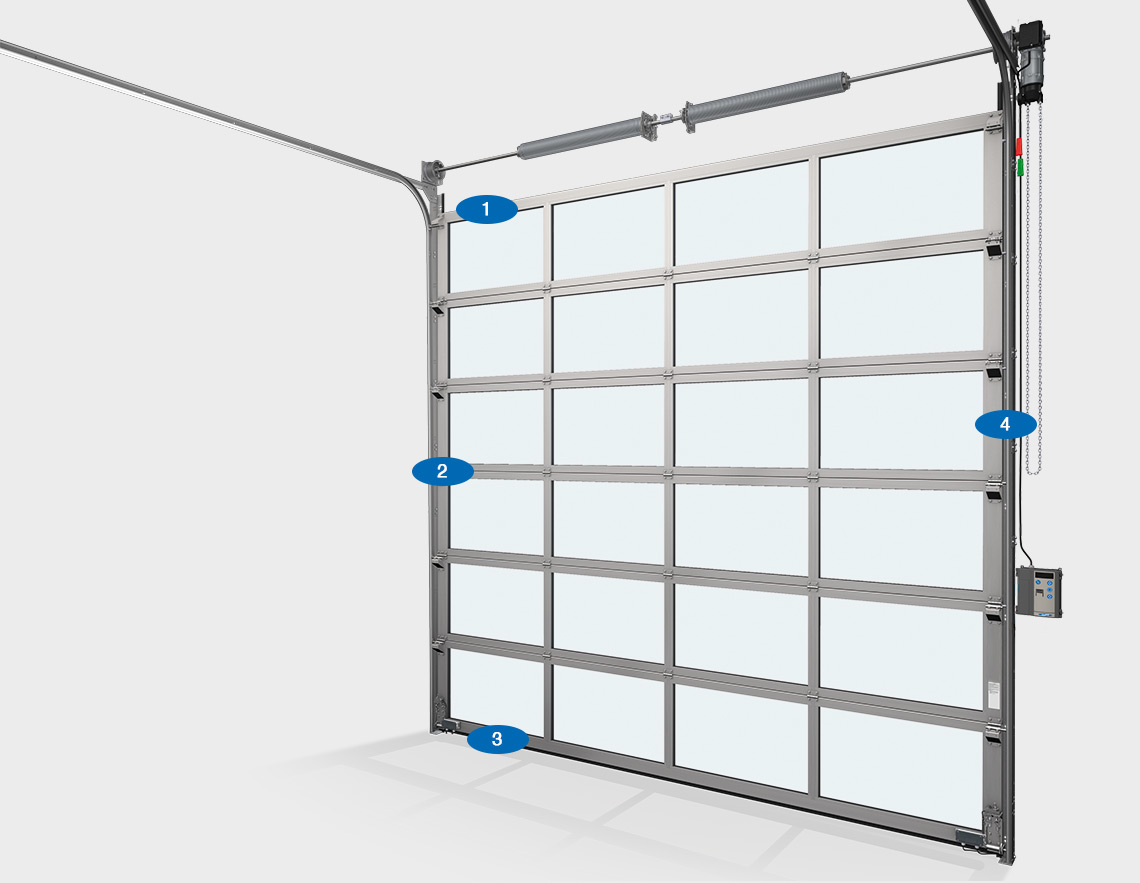

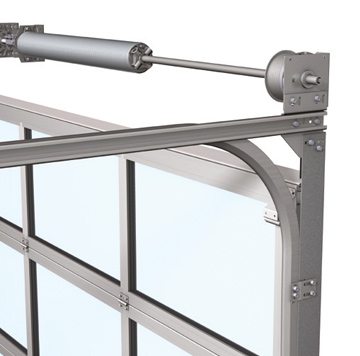

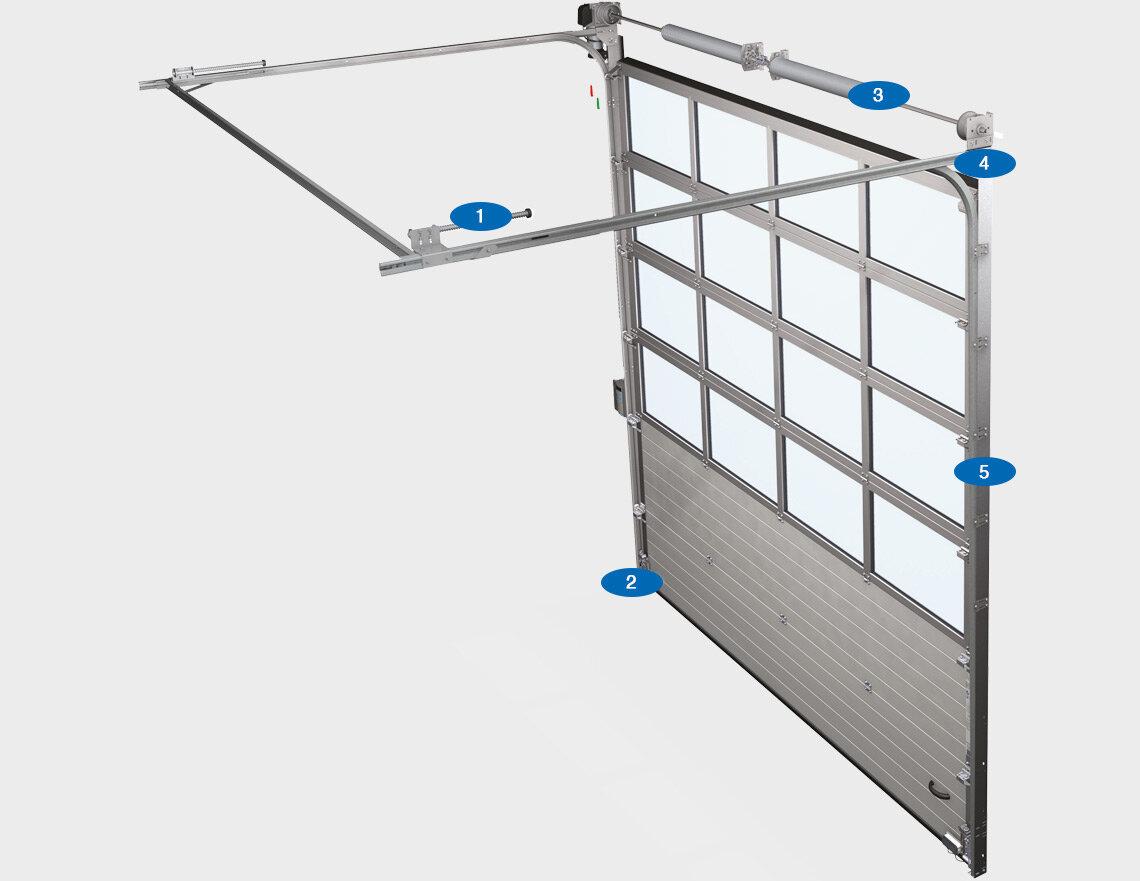

Novoferm-kiskojärjestelmien rakenne on modulaarinen ja ne on koottu etukäteen mahdollisimman pitkälle. Kiskojärjestelmät soveltuvat Thermo- ja Novolux-oviin sekä Novolux XL -oviin.
Kiskojärjestelmien ja jousikokoonpanojen kehityksen ja kokoonpanon painopisteessä on aina sertifioitu laatu ja kestävyys.

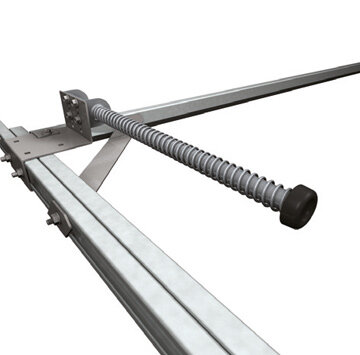

Jousipuskuri Raskaasti kuormitettava jousipuskuri varmistaa, että ovi saa ensimmäisen työnnön sulkeutumista varten vaaka-asennossa. Jousipuskurin pituus riippuu oven kokoonpanosta.

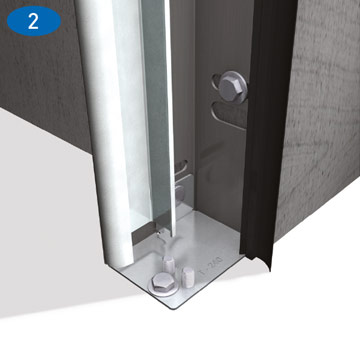

Lattiahelat Lattiakiinnitys varmistaa kiskon oikean liitännän lattiaan. Väliprofiilin avulla liitos varmistaa oikean etäisyyden ohjainkiskojen välillä.
M8-ruuviliitännät Vakioliitännät peltikiinnikkeiden ja kiskoprofiilien välillä tehdään aina M8-ruuveilla. Huolellisesti valmiiksi koottujen komponenttien avulla asennusaika jää lyhyeksi.
Vetoköysi DKiskojärjestelmien ja varusteiden modulaarisen rakenteen ansiosta on mahdollista aina varmistaa tukikaapelin oikea sijainti pystykiskojen suhteen. Tämä takaa parhaan mahdollisen turvalisuuden ja luotettavuuden.

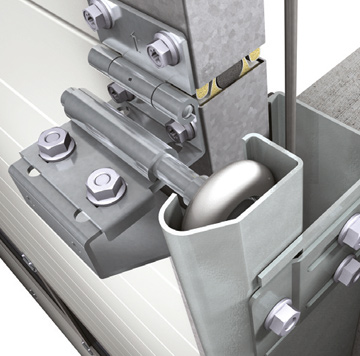

Turvaliukukiskot Turvaliukukisko varmistaa, että rullat eivät pääse suistumaan pois kiskolta. Turvallisuuden parantamiseksi myös tukivaijeri pysyy turvallisesti piilossa kiskon sisällä.

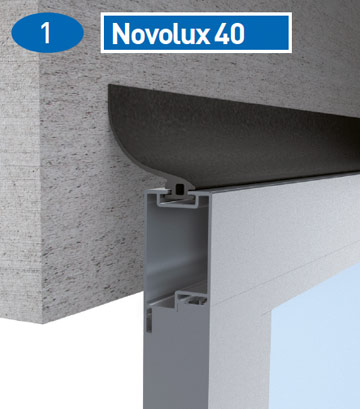

Ylätiiviste Novolux 40 -oven yläpaneeli sulkeutuu kumista valmistetuilla tiivistysprofiileilla, jotka tarjoavat lisäeristystä ja optimaalisen kattotiivisteen. Näin ei synny halkeamia, joiden kautta energiaa voi kadota.

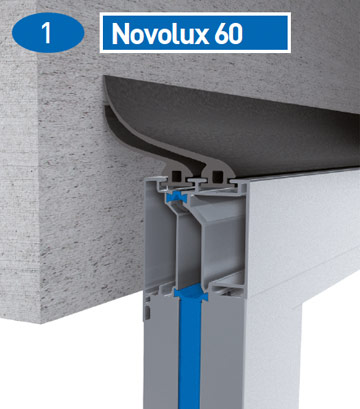

Novolux 60 -oven yläpaneeli sulkeutuu EPDM-kumista valmistetuilla kaksinkertaisilla tiivistysprofiileilla, jotka tarjoavat lisäeristystä ja optimaalisen kattotiivisteen. Näin ei synny halkeamia, eikä energiaa voi kadota.

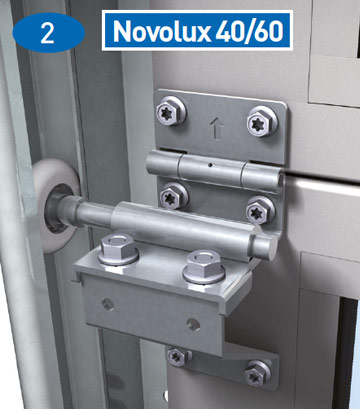

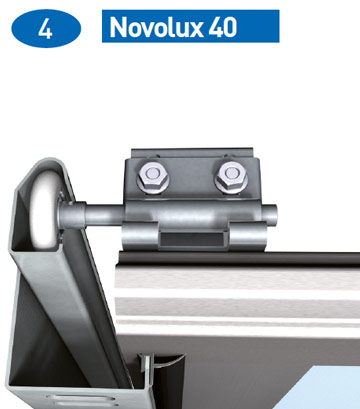

Vakaa sivusarana Novoferm käyttää yksinkertaisia sivusaranoita ovissa, joiden leveys on enintään 5 metriä. Tämä kestävä rakenne takaa portin sujuvan toiminnan ja hyvän tiivistyksen.

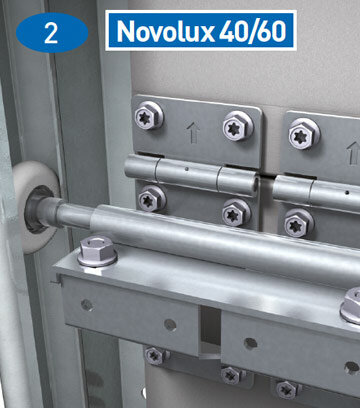

Kaksoissivusarana Novoferm käyttää yksinkertaisia sivusaranoita ovissa, joiden vapaa leveys on enintään 5 metriä. Tämä varmistaa, että myös raskaammat ovet kulkevat sujuvasti.

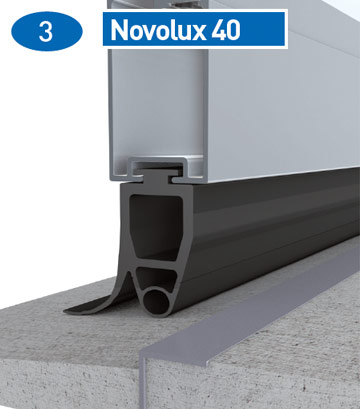

Lattiatiiviste Novoferm käyttää kumista tiivistysprofiilia oven optimaaliseen viimeistelyyn. Yhdessä kulmaprofiilin kanssa, jonka palveluntarjoaja upottaa betoniin varmistetaan, että käytännössä vesi ei pääse tunkeutumaan sisään.
Novoferm käyttää kaksinkertaista kumista tiivistysprofiilia oven optimaaliseen viimeistelyyn. Yhdessä kulmaprofiilin kanssa, jonka palveluntarjoaja upottaa betoniin vesisuluksi, varmistetaan, että käytännössä vesi ei pääse tunkeutumaan sisään.
Raskas kulmakehys Käytämme tätä kehystä oviin, joissa on tumma pinta. Auringonvalo laajentaa porttia ja voi osua säleikön keskelle. Teräskulmakehys estää tämän.
Vakiokulmakehys
Raskas kulmakehys
Vakiokulmakehys Ovilehden liittäminen pystysuoriin kiskoihin tavallisen kulmakehyksen avulla varmistaa vakaan ja hyvän tiivistyksen oven puolen ja rakennuksen välillä.
Novoferm-kiskojärjestelmien avulla ovi voidaan asentaa kiinni rakennukseen. Olemme aina riippuvaisia asennuksen tilavaatimuksista ja arkkitehtonisista mahdollisuuksista. Siksi Novoferm toimittaa erilaisia kiskoversioita, jotka voidaan tarpeen mukaan sovittaa kaikkiin mahdollisiin tilanteisiin.

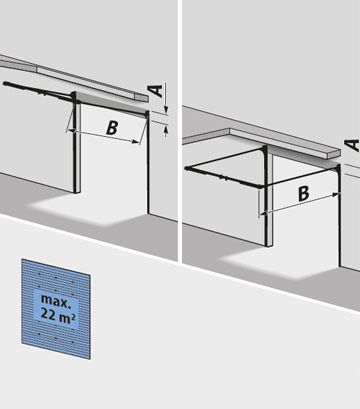

T 240 (B24) Matala kiskojärjestelmä, sisäpuolinen kaapeli + teräksinen tukiprofiili A = 240 mm, B = vapaa korkeus + 1 000 mm Leveys maks. 6500 mm

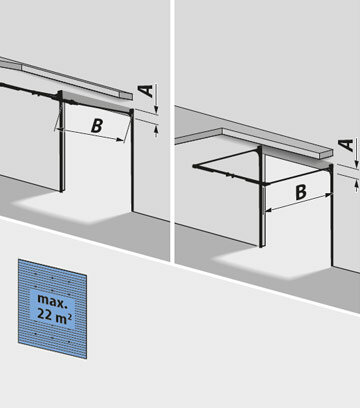

T 340 (B34) Kiskojärjestelmä vakio-ohjauksella, alla olevalla jousivarrella + terästukiprofiililla A = 340 mm, B = vapaa korkeus + 750 mm Leveys maks. 6500 mm

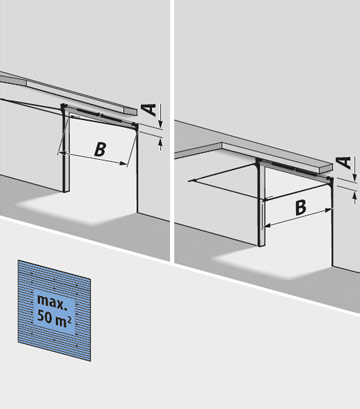

T 450 (B45) Kiskojärjestelmä normaaliohjauksella (vakio) A = 430–510 mm, B = vapaa korkeus + 650 mm

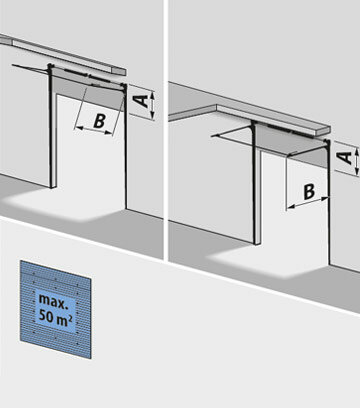

T 400 (B350) Kiskojärjestelmä korkeusohjauksella A = nosto + 400 mm, B = vapaa korkeus – Nosto + 600 mm

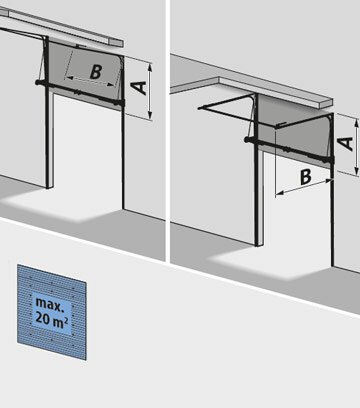

T 400 hF (B350) Kiskojärjestelmä nosto-ohjauksella, alla olevalla jousivarrella + terästukiprofiililla A= nosto + 200 mm, B = vapaa korkeus – Nosto + 600 mm Leveys maks. 4500 mm Hi-lift min. 1450 mm
T 500 DS (B350 telakka) Kiskojärjestelmä pystysuoralla ohjauksella, alla olevalla jousivarrella A = vapaa korkeus + 400 mm Leveys maks. 3200 mm Korkeus maks. 3200 mm Hi-lift min. 1700 mm

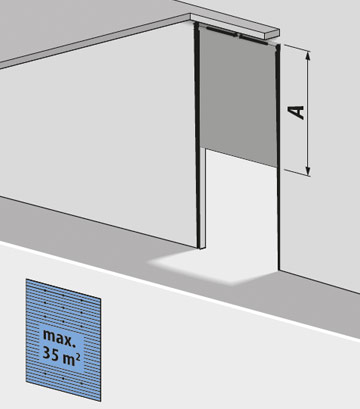

T 500 (B550) Kiskojärjestelmä pystysuoralla ohjauksella A = vapaa korkeus + 560 mm

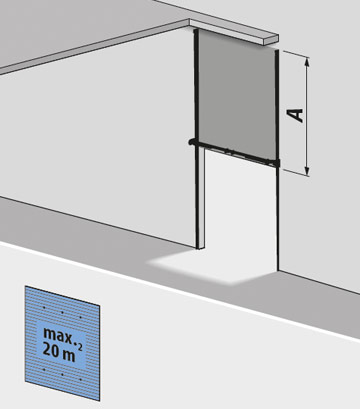

T 500 hF (B550) Kiskojärjestelmä pystysuoralla ohjauksella, alla olevalla jousivarrella + terästukiprofiililla A = vapaa korkeus + 400 mm Leveys maks. 4500 mm

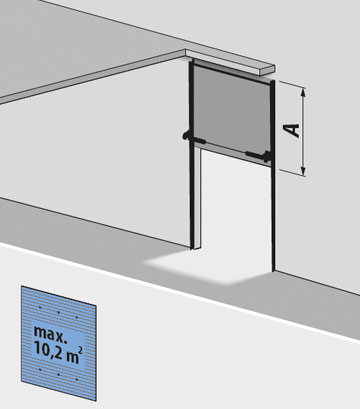

T 500 DS (B550 dock) Kiskojärjestelmä pystysuoralla ohjauksella, alla olevalla jousivarrella A = vapaa korkeus + 400 mm Leveys maks. 3200 mm Korkeus maks. 3200 mm
