TEOLLISUUDEN NOSTO-OVI THERMO

Thermo-nosto-ovet ovat teollisten nosto-ovien jokapaikan höylä. Ovien lämpö- ja äänieristysarvot ovat erityisen hyvät ja ne takaavat tehokkaan lämpötila-alueiden erotuksen. Thermo nosto-ovia on saatavana 40 mm, 60 mm tai 80 mm paneeleilla.

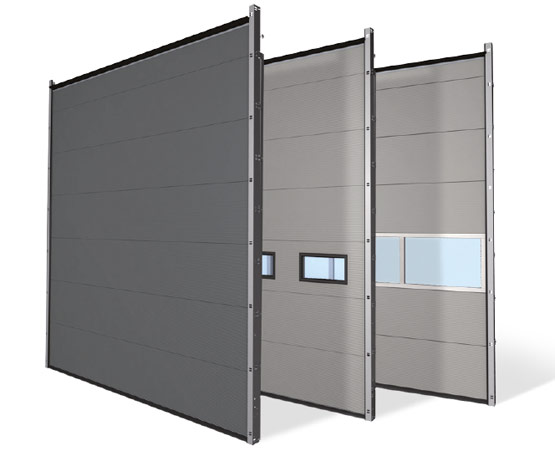

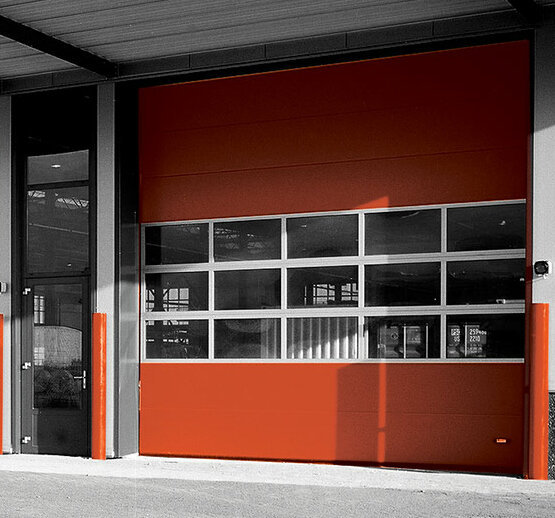

THERMO 40 MM TEOLLISUUDEN NOSTO-OVET

NOVOFERMIN JOKAPAIKAN MALLI!

Thermo 40 mm nosto-ovi on eniten ostettu Novofermin teollisuusovi. Ovi yhdistää erinomaiset lämpö- ja äänieristysominaisuudet mikroprofiilipaneeleihin niiden modernissa muodossa. Suunnittelun ja kokoonpanon mahdollisuudet ovat rajattomat, joten ovi voidaan aina muokata sopimaan täydellisesti kaikkiin tilanteisiin. Valitse Novoferm-sarjassa lukuisista vaihtoehdoista valo- ja näköelementtejä, korkeuksia ja leveyksiä, sekä vakiona 10 RAL-värin paletista.

Joustavuus perustavoitteena
Thermo 40 mm poikkileikkausovet on suunniteltu ja valmistettu uusinta tekniikkaa käyttäen. Viimeistely on suunniteltu kestämään suuria kuormia ja se on harkittua viimeiseen yksityiskohtaan saakka. Tämä näkyy selvästi metalli- tai alumiinipäädyissä, vahvistusprofiileissa ja eloksoiduissa alumiinilattiaprofiileissa, jotka eivät ole näkyvissä ulkopuolelta. Joustavuus on keskeinen asia näiden ovien valmistuksessa. Se on todella monipuolinen malli, jossa hinta, suorituskyky ja mahdolliset käyttötavat toimivat kaikki yhdessä täydellisesti.

EDUT LYHYESTI

Eristetty teollisuuden nosto-ovi Thermo
Ihanteellinen ratkaisu alueille, joilla lämpötila-alueiden erottaminen on tärkeää
versiona, jonka paneelipaksuus on 40 mm
Mikroprofiiloiduilla teräslevyillä on erinomaiset äänen- ja lämmöneristysominaisuudet, se on erittäin säänkestävä
Thermo-lämpöpaneelien yhdistäminen NovoLux-osiin on mahdollista vaatimuksista riippuen
Mikroprofilointi vakiona 10:llä värillä ilman lisähintaa; erikoispyynnöstä valitsemasi RAL-väri

RAKENNE

Thermo 40 mm nosto-oven U-arvo:
5 000 x 5 000 mm: 1,02 W/m²K

SANDWICH-RAKENTEINEN 40 MM THERMO-PANEELI

Paneelin syvyys:	40 mm
Lämmönjohtavuus:	λ=0,025 W/mK
Fristysarvo:	U = 0,52 W/m²K
Tiiviste PU-vaahto:	40 kg/m³

THERMO 60 MM TEOLLISUUDEN NOSTO-OVET

TEHOKAS EROTUS ERI LÄMPÖTILA-ALUEIDEN VÄLILLÄ

Thermo 60 mm nosto-ovet ovat erityisen hyvin eristäviä ja tiivistäviä ovia, jotka sopivat ihanteellisesti alueille, joissa lämpötila-alueiden välinen ero on tärkeä. Jos haluat pitää tuotannon tai varastosi lämpötilan tasaisempana, Thermo 60 on oikea valinta sinulle. Mikroprofiloiduilla teräslevyillä on erinomaiset äänen- ja lämmöneristysominaisuudet, ja ne ovat erittäin hyvin säätä kestäviä.

Erityisen korkea eristysarvo
Thermo-ovien paneelit valmistetaan ns. "Sandwich"-periaatteella. CFC-vapaa jäykkä polyuretaanivaahto pursotetaan kahden teräslevyn väliin, jotka liimataan galvanoituun teräslevyyn molemmin puolin. Jos sinulla on erityisiä värivaatimuksia, teräslevy voidaan viimeistellä valitsemallasi RAL-värin akryylimaalilla.

EDUT LYHYESTI

Tiiviisti eristetty teollisuuden nosto-ovi Thermo
Ihanteellinen ratkaisu alueille, joilla lämpötila-alueiden erottaminen on tärkeää
versiona, jonka paneelipaksuus on 60 mm
Mikroprofiiloiduilla teräslevyillä on erinomaiset äänen- ja lämmöneristysominaisuudet, se on erittäin säänkestävä
Thermo-lämpöpaneelien yhdistäminen NovoLux-osiin on mahdollista vaatimuksista riippuen
Mikroprofilointi vakiona 10:llä värillä ilman lisähintaa; erikoispyynnöstä valitsemasi RAL-väri

RAKENNE

Thermo 60 mm nosto-oven U-arvo:
5 000 x 5 000 mm: 0,77 W/m²K

SANDWICH-RAKENTEINEN 60 MM THERMO-PANEELI

Paneelin syvyys: 60 mm
Lämmönjohtavuus: λ=0,025 W/mK
Eristysarvo: U=0,35 W/m²K
Tiiviste PU-vaahto: 40 kg/m³

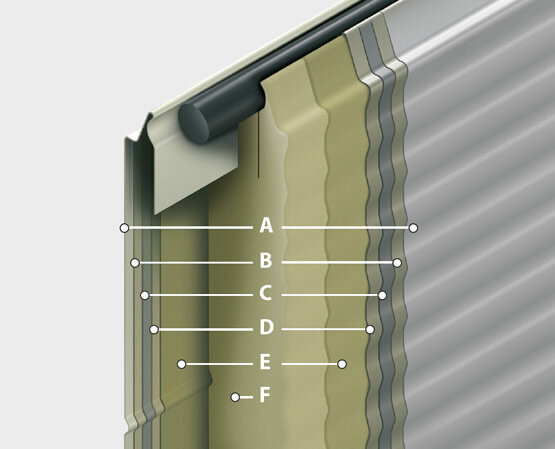

A Maalipinta:	10:llä värillä (ulkopuoli)
B Galvanoitu pinta:	275 g/m²
C Teräslevy:	0,5 mm
D Galvanoitu pinta:	275 g/m²
E-pohjustuskerros
F jäykkä PU-vaahto:	g=40 kg/m³, CFK- ja H-CFK-vapaa
E-pohjustuskerros
D Galvanoitu pinta:	275 g/m²
C Teräslevy:	0,5 mm
B Galvanoitu pinta:	275 g/m²
A Maalipinta:	RAL 9002 (sisäpuoli)

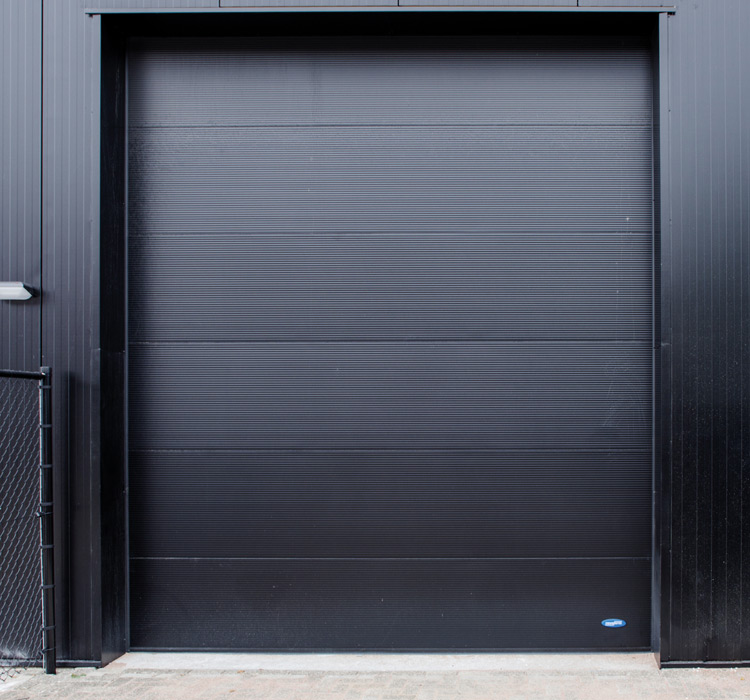

THERMO 80 MM TEOLLISUUDEN NOSTO-OVET

PARASTA ERISTYSTÄ NOVOFERMILTÄ

Thermo 80 mm nosto-ovet ovat parhaalla mahdollisella tavalla eristäviä ja tiivistäviä ovia, jotka sopivat ihanteellisesti alueille, joissa lämpötila-alueiden välinen ero on ratkaisevan tärkeä.

Jos haluat pitää tuotannon tai varastosi lämpötilan tasaisempana, Thermo 80 mm on oikea valinta sinulle. Mikroprofiloiduilla teräslevyillä on ylivoimaiset äänen- ja lämmöneristysominaisuudet, ja ne ovat erittäin hyvin säätä kestäviä.

EDUT LYHYESTI

Eristetty teollisuuden nosto-ovi Thermo
versiona, jonka paneelipaksuus on 80 mm
Termisesti erotetut paneelit
Parempi tiivistys osioiden välillä
Optimoidut pääty- ja sivutiivisteet uusittujen tiivisteiden ja kaksinkertaisten sivutiivisteiden ansiosta
Parannettu lattian tiivistys käyttämällä kahta lattiatiivistettä

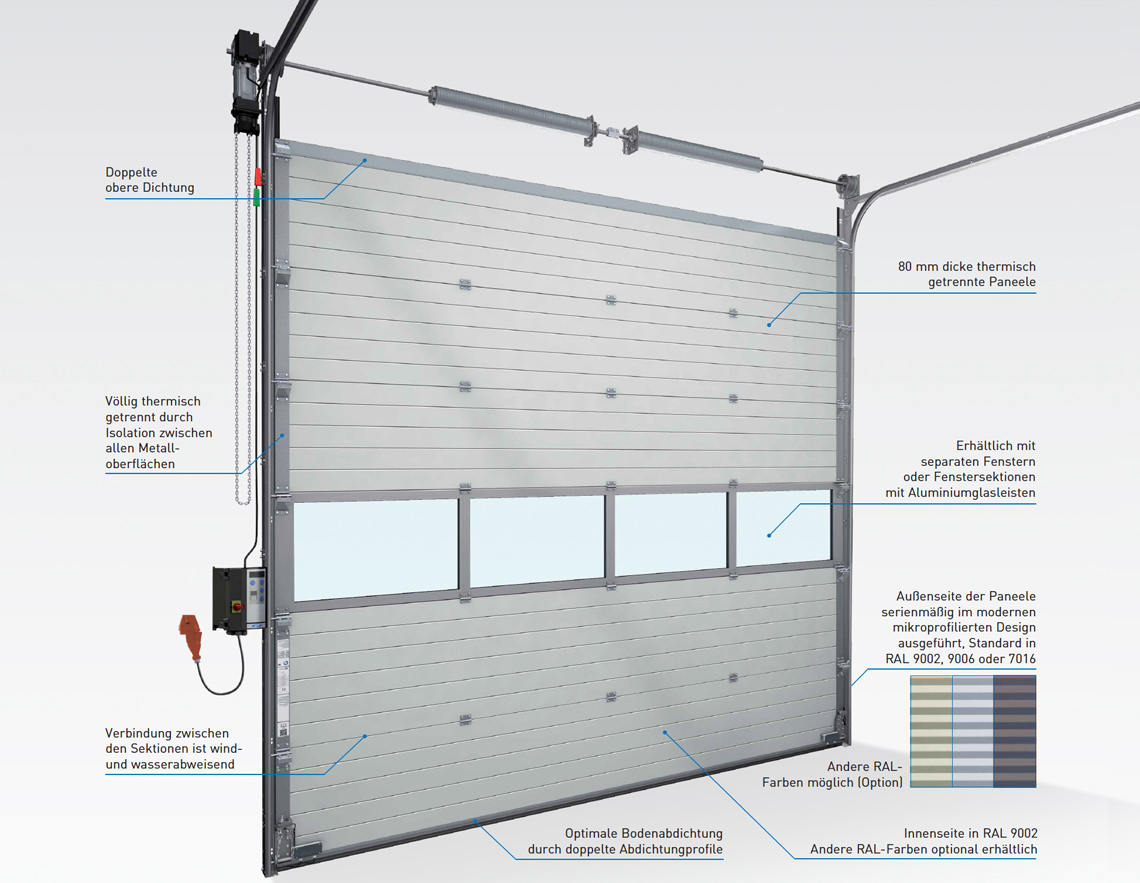

RAKENNE, KOOSTUMUS JA OMINAISUUDET

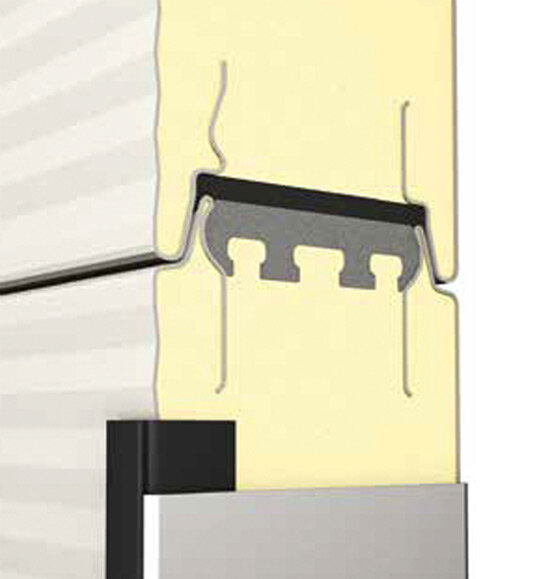

Thermo 80 mm: n rakenne

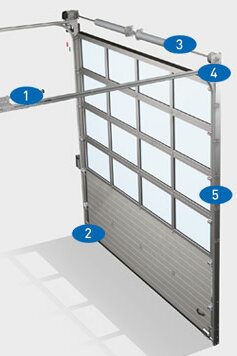

Thermo 80 mm nosto-sovi koostuu vaakapaneeleista, jotka kulkevat katon alla tai pystysuunnassa ylöspäin ovea avattaessa. Muovitiivisteen ansiosta paneelien välinen liitäntä on tuulen- ja vedenpitävä.

Koska kaikissa metallipintojen välisissä liitännöissä on muovieriste, Thermo 80 mm on termisesti täysin erotettu.

Ovi tasapainotetaan vääntöjousien avulla manuaalisen käytön mahdollistamiseksi. Thermo 80 mm voidaan toimittaa kiskojärjestelmällä T450, T400 tai T500 ja HF-versiona.

OMINAISUUKSIA

Maks. L x K = 8 000 x 6 000 mm
Enimmäispinta-ala (LxK) = 48 m²
Thermo 80 mm nosto-oven U-arvo: 5 000 x 5 000 mm: 0,5 W/m²K
Tuulikuormaluokka 3–4 standardin EN 12424 mukaisesti, tuulenkestävyys 12–13 boforia (118 - 149 km/h)
Vakiopaneelit mikroprofiloinnilla ilman lisähintaa!
Valittavissa käsikäyttö tai E-käyttökoneisto
Täyttää EN 13241-1 vaatimukset

NOVOFERM-TERÄSKEHYKSET – YKSITYISKOHDAT JA VARUSTEET

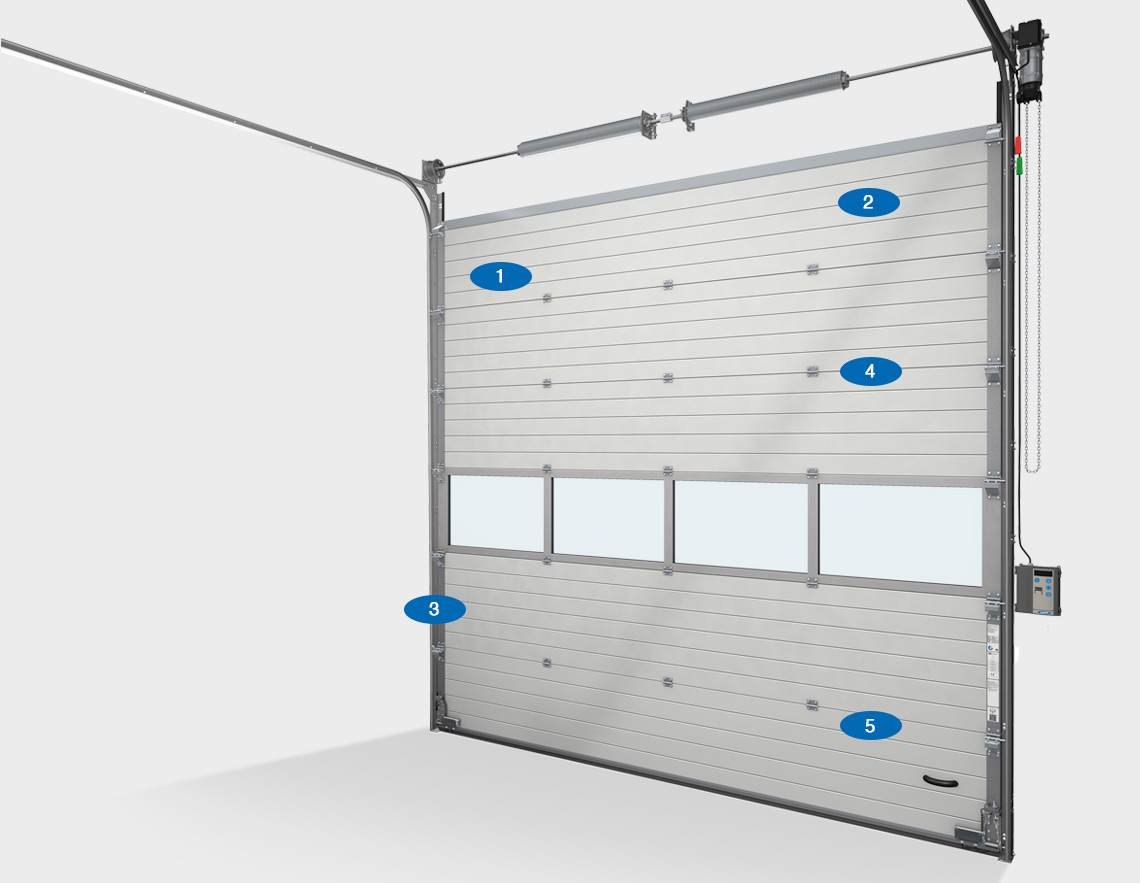

THERMO 40 MM / 60 MM -TIETOJA

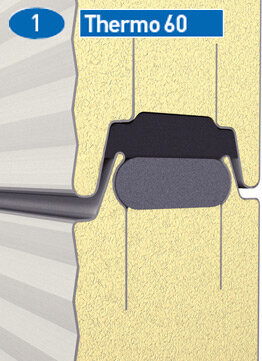

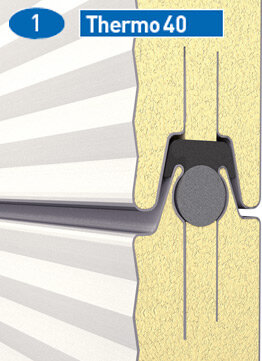

Osien kiinnitykset
Thermo 40/60 -oviosien välinen sauma on tuulen ja vedenpitävä. Tämän varmistaa Kompriband, vaahtomuovitiiviste, joka kiinnitetään paneelien väliin.

Koska sisä- ja ulkolehdet eivät ole kosketuksissa toisiinsa, näin syntyy hyvä eristys.

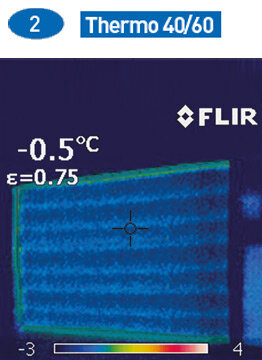

Infrapunatallennus
Verrattuna Thermo 40 mm nosto-oveen, Thermo 60 takaa vielä korkeamman eristysarvon. Tarkistamme tämän infrapunakuvauksella, kun ovet on asennettu. Kuvan vaaleat alueet osoittavat, missä kohdissa energiahäviötä tapahtuu Thermo 60 -ovessa. Pimeät alueet ovat hyvin eristettyjä.

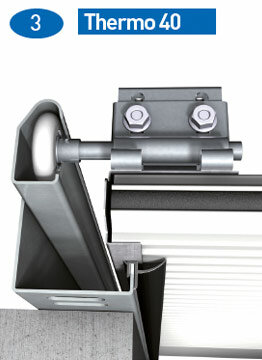

Vakiokulmakehys
Ovilehden liittäminen pystysuoriin kiskoihin tavallisen kulmakehyksen avulla varmistaa vakaan ja hyvän tiivistyksen oven puolen ja rakennuksen välillä.

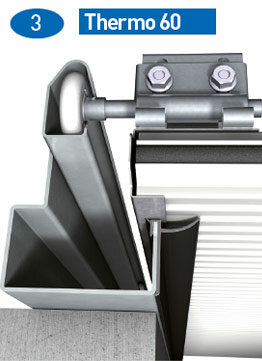

Raskas kulmakehys
Käytämme tätä kehystä oviin, joissa on tumma pinta. Auringonvalo laajentaa porttia ja voi osua säleikön keskelle. Teräskulmakehys estää tämän.

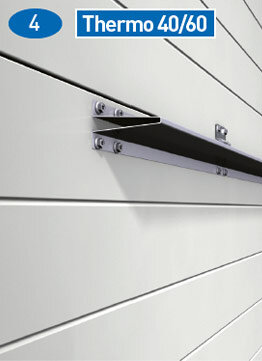

Tuulikuorma
Oven leveydestä riippuen Novoferm varustaa sen vahvistusprofiileilla. Nämä profiilit varmistavat, että ovi täyttää kaikki voimakkaita tuulikuormia koskevat vaatimukset ja standardit.

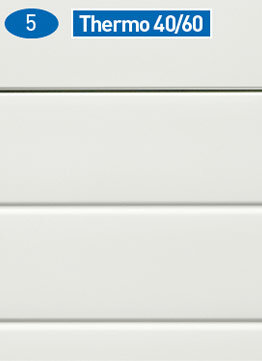

Sisäpuoli
Thermo 40 mm ja 60 mm nosto-ovien sisäpuoli on profiloitu vaakasuoraan ja vakiona maalattu värillä RAL 9002. Muut värit ovat mahdollisia pyynnöstä ja lisähintaan.

THERMO 80 MM -TIETOJA

Toteutus

Paneelin ulkopinta on mikroprofiloitu polyesteripäällysteellä, väri RAL9002, myös muut RAL-värit ovat mahdollisia 1
Paneelin sisäpuoli on profiloitu vaakasuunnassa polyesteripäällysteellä, väri RAL9002. Muut RAL-värit mahdollisia 1

Materiaalit

Termisesti erotetut sandwich-paneelit galvanoitua terästä, eristetty PUR-vaahdolla
Paneelien vahvuus 80 mm
Termisesti erotetut paneelikehykset galvanoitua terästä
Liukukiskot sendzimir-galvanoitua terästä
Oviosat galvanoidulla pinnalla
Pyörät nailonpinnalla ja kromattu 11 mm akseli
Teräsköysi kuusinkertaisella turvakertoimella
Muovinen sisä- ja ulkokahva käsikäyttöisten ovien alaosassa
Useita ylä-, sivu- ja alatiivisteitä eristevaahdosta
Paneelien välinen tiiviste eristevaahdosta.

Ikkuna- ja paneelivaihtoehdot

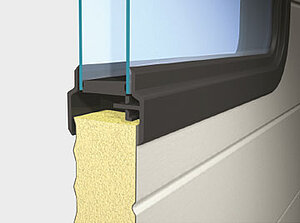

Suorakulmaiset ikkunat, joissa monikerroksiset eristyslasit 1

Käyttökoneistot
Käsikäyttö vetoköydellä, ketjukelalla tai sähkömoottorilla, jossa on vaihde. Ohjauksessa on vakiona kuolleen miehen käyttö, pulssikäyttö tai käyttö kaukosäätimen avulla.

Sähkökäytön tekniset tiedot

Virransyöttö 1N–230 V–PE/3–230 V–PE/3N–400 V–PE/3–400 V–PE
verkkotaajuus: 50/60 Hz
Kotelointiluokka: IP54

Turvallisuu

Hätäkäsiketjukäyttö ja irrotus henkilön korkeudella
Löysän kaapelin suoja
Jousen katkeamissuoja
Täyttää EN 13241-1 vaatimukset
Vakiona optinen kaksoisanturi

1) lisähinta

Käytettävissä olevat ohjaukset: T75/T100

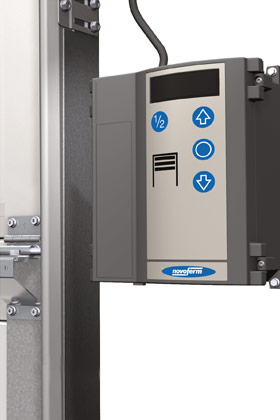

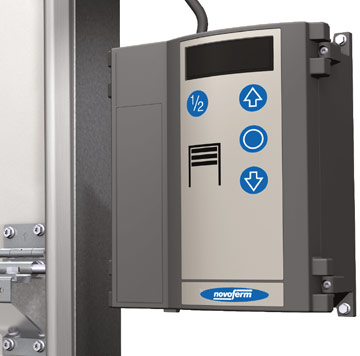

OHJAUS JA KÄYTTÖ

Ohjauksessa on 3 painiketta (auki-seis-kiinni) ja se tarjoaa erilaisia toimintoja, kuten:
Säädettävä aukioloaika, ns. Kuolleen miehen toiminto
Odotus- ja käyttötilat
7-segmenttinäyttö eri toimintojen ohjaukseen
Avaamisen/sulkemisen kesto valinnan mukaan

Muut hallintalaitteeseen liitettävissä olevat käyttölaitteet:
Painike, vetokytkin, avainkytkin, valomuuri, tutka, induktiosilmukka tai (monikanavainen) kaukosäädin

Asennuspaikan edellytykset ja liitännät (kolmansien osapuolien toteuttamat)

Kaikille versioille ja kiskojärjestelmille on saatavana erilliset tietolomakkeet, joissa on tiedot mitoista ja kohteelta edellytettävistä vaatimuksista
Tarvitaan lisätilaa sivulla 2 x 12,5 mm
Sähkökäyttökoneistoa varten on oltava käytettävissä CEE-pistorasia 500 mm etäisyydellä kytkentäkaapin lähellä (1N-230 V-PE/3-230 V-PE/3N-400 V-PE/3-400 V-PE, kolmansien osapuolten tarjoamana)
CEE-pistokkeella ohjauksen kotelointiluokka on IP 54.

Lisävarusteet/tarvikkeet 1

Ohjaus ja käyttö

kaikki käyttöelementit ovat saatavilla lisähintaan.
Ohjaus johdotettu suoraan (IP65-ohjaus)
Pääkytkin kiinnitetty suoraan ohjausrasiaan (IP 65)

Turvallisuus

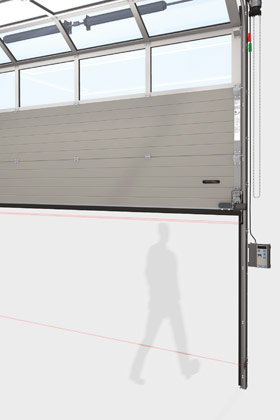

Eteenpäin toimiva valomuuri (ei johdotusta ovilehteen)
Kaapelin katkeamissuoja
Nostosuoja
Liikennevalojen kytkentä (punainen/vihreä tai punainen ja vihreä)
Varoitusvilkkuvalo (oranssi tai punainen)
Liukupultti jousipalautuksella, raskas malli
Ulkopuolinen ohjaus avainpesälukolla

Toteutus

Sivuovi kiinteillä paneeleilla päällä tai vieressä, valmistettu asiakkaan vaatimusten mukaisesti
Pinta valitsemallasi RAL-värillä sisä- ja ulkopuolelle (lukuun ottamatta fluoresoivia ja liikennevärejä)
Pyynnöstä parannettu tuulenkestävyys
Jousi 30 000:lle tai 60 000:lle syklille

^{1) lisähinta}

VÄRIT

NOVOFERMILTÄ 10 ERI VÄRIÄ ILMAN LISÄHINTAA

Novoferm-tuotteilla arkkitehti voi leikkiä malleilla ja väreillä. Mikroprofiiliteräslevyn optiset ominaisuudet varmistavat, että ovet ovat ihanteellisia käytettäväksi nykyaikaisissa tuotantorakennuksissa. Novoferm-värivalikoima tarjoaa 10 yleistä RAL-väriä, jotka antavat jokaiselle ovelle yksilöllisen ilmeen ilman lisäkustannuksia. Tämä valikoiman värinsä pitäviä Coil-Coating-maaleja mahdollistaa ovien saumattoman integroinnin yrityksen suunnittelumalliin. Onko sinulla väriä koskevia erityistoiveita? Myös siihen Novoferm tarjoaa laajan valikoiman vaihtoehtoja.

RAL 3000

RAL 7016

RAL 9007

RAL 5010

RAL 8014

RAL 9010

RAL 6009

RAL 9002

RAL 7005

RAL 9006

Mikroprofiili vakiona, 10 väriä ilman lisähintaa!

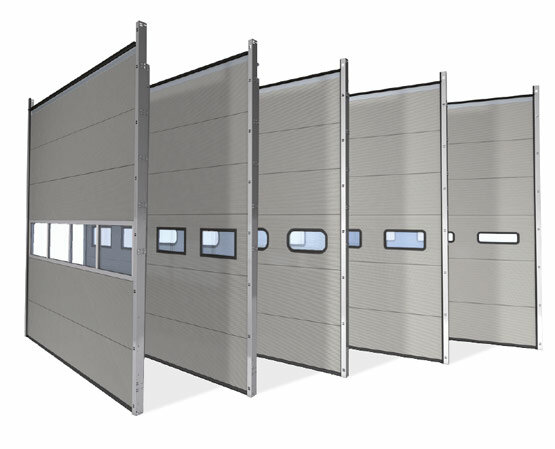

VALO- JA NÄKÖELEMENTTIEN VAIHTOEHDOT

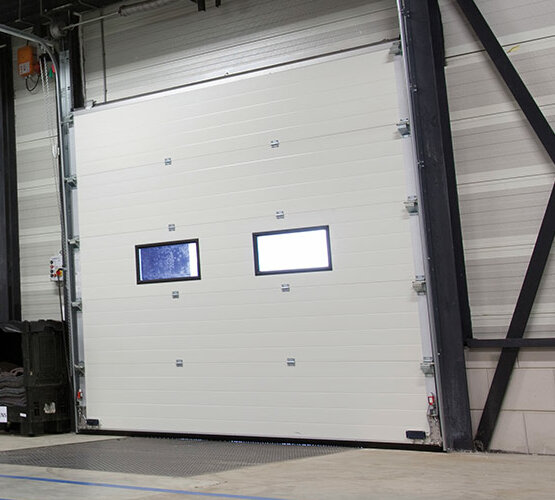

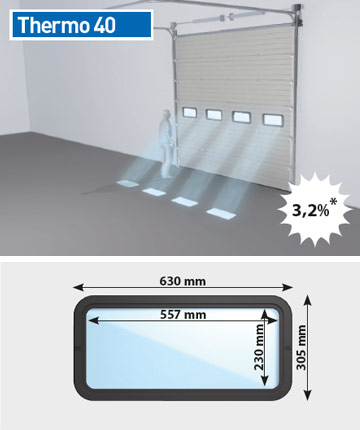

IKKUNOIDEN TOIMINTA

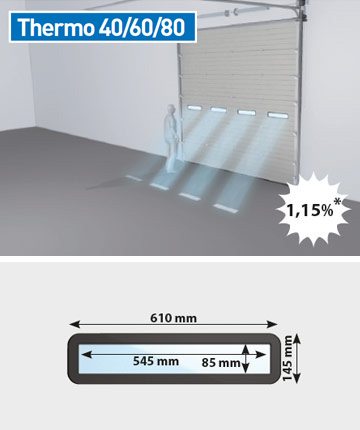

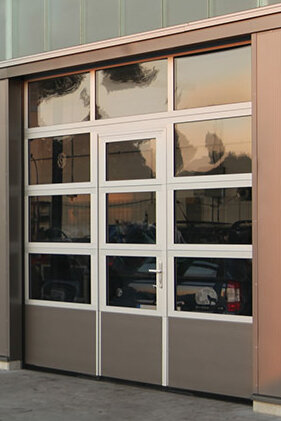

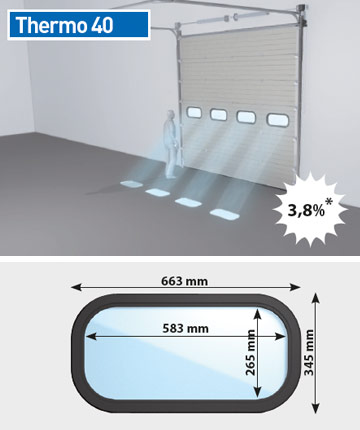

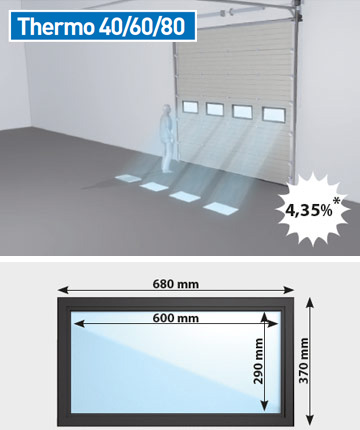

Thermo-nosto-ovet voidaan varustaa pleksilasilasilla optimaalisten valaistusolosuhteiden ja hyvän näkyvyyden takaamiseksi. Vakioikkunamallit ovat pitkänomaisia, suorilla tai pyöristetyillä kulmilla, ja niissä on yksi- tai moniruutuiset eristyslasit. Suorakulmaiset, pyöristetyillä kulmilla ja rajoitetulla korkeudella varustettuja ruutuja ovat saatavana lisäsuojaksi murtautumisen varalle. Etsitkö epätavallista mallia? Miten olisi pyöreät ikkunat tai luova paneelien järjestely?

% ikkunoiden valosta
